Vistas:0 Autor:Editor del sitio Hora de publicación: 2025-08-18 Origen:Sitio
El estampado de metal muere forma productos modernos con precisión y velocidad. Controlan los costos, la precisión y la calidad de la producción. Elegir entre troqueles progresivos, de transferencia y compuestos puede ser un desafío. Cada uno tiene fortalezas y compensaciones únicas.
En esta publicación, aprenderá sus diferencias, ventajas y las mejores aplicaciones para el éxito de la fabricación.
Un troquel de estampado de metal es una herramienta especial utilizada en la fabricación. Ayuda a dar forma, cortar o formar hojas de metal en partes. El proceso funciona presionando la hoja entre las piezas de herramienta coincidentes. Esta herramienta a menudo está hecha a medida para productos específicos, desde piezas para automóviles hasta electrónica.
La mayoría de los troqueles incluyen un puñetazo y un bloque de dado. El golpe empuja el metal hacia la cavidad del bloque del troquel. También encontrará piezas como strippers, que eliminan el material del golpe y los pilotos, que guían el metal en su lugar. Juntos, forman piezas limpias y repetibles rápidamente.
El estampado muere funcionan en muchos materiales. Estos incluyen acero, aluminio, cobre, acero inoxidable, latón e incluso aleaciones duras como Inconel. Algunos incluso manejan metales nobles para electrónica de alta gama. Cada material necesita la configuración correcta del dado para la precisión y la durabilidad.
Además de los tres tipos principales, progresivos, transferidos y compuestos, también hay otros. Los troqueles simples manejan cortes básicos. Los troqueles combinados hacen corte y formación en un solo paso. Múltiples o múltiples troqueles de pandillas hacen varias partes a la vez. Todos estos tipos apoyan diferentes necesidades en costo, complejidad y velocidad.

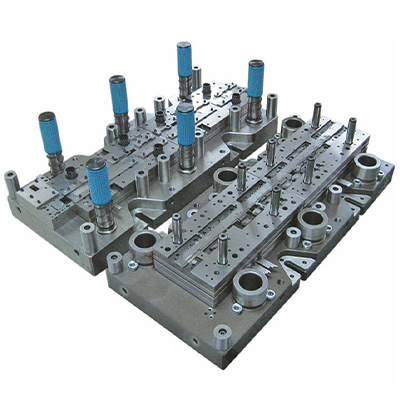

Un dado progresivo forma piezas en etapas a medida que la tira de metal se mueve a través de una serie de estaciones. Comienza cuando la bobina se alimenta a la prensa. En cada parada, una herramienta diferente corta, dobla o golpea el metal. Después de varios ciclos, la parte terminada se separa de la tira. Cada trazo de prensa hace una nueva parte, por lo que sigue moviéndose rápido.
La tira de metal permanece conectada mientras se mueve de una estación a otra. Así es como la alineación se mantiene apretada. Este diseño funciona bien para piezas pequeñas a medianas que no necesitan una formación profunda. Los troqueles progresivos se configuran para la velocidad y la precisión en las carreras largas.
Los troqueles progresivos son conocidos por la salida rápida. Producen una parte por golpe una vez que se ejecuta a toda velocidad. Eso los hace perfectos para trabajos de alto volumen. Dado que cada ciclo forma una parte completa, también son fáciles de automatizar. Se necesita menos trabajo de parto, y se producen menos errores en el camino.
También tienen sentido financiero con el tiempo. Aunque las herramientas cuestan más por adelantado, vale la pena si está haciendo miles o millones de piezas. Es por eso que son populares en las industrias donde realmente importan la velocidad y la escala.
Estos troqueles no son baratos para comenzar. Diseño y construcción de herramientas Tomemos tiempo y dinero. Eso puede ser un problema para las carreras de producción cortas o si el diseño de la pieza cambia a menudo. El mantenimiento también puede ser complicado. Cuantas más estaciones tenga, más cosas pueden salir mal.
Los troqueles progresivos no manejan bien cada forma. Las piezas tiradas profundas o los componentes grandes pueden requerir otros métodos. Por ejemplo, las piezas con curvas complejas o cavidades profundas a menudo no se pueden hacer de esta manera.
Muchas partes automáticas se realizan con troqueles progresivos. Piense en clips de metal, soportes y componentes de marco pequeños. También los verá en hardware de electrodomésticos y lámparas. Cualquier cosa que sea plana o que tenga curvas simples, hechas en grandes cantidades, se ajusta a este método.
Los productos de consumo a largo plazo, como las pestañas de batería, las placas de conector o las bisagras, también dependen de este proceso. Se usa cuando la velocidad, la consistencia y la calidad repetible son más importantes que la flexibilidad.
La configuración de una matriz de transferencia funciona de manera diferente a los troqueles progresivos. En lugar de alimentar una tira de metal a través de estaciones conectadas, cada parte se separa temprano. Se mueve entre las estaciones por un mecanismo de transferencia. Ese mecanismo puede ser brazos mecánicos o sistemas robóticos. Cada estación hace un trabajo diferente como formar, recortar o perforar.
Dado que la parte está libre de la tira, se puede reorientar o reposicionarse entre las operaciones. Eso da más control sobre la conformación compleja. También permite que la matriz maneje los dibujos o formas más profundos que no se pueden hacer en una pasada mientras se unen a una tira.
Los troqueles de transferencia están hechos para piezas grandes y complejas. Son especialmente útiles cuando la pieza necesita formación profunda o operaciones múltiples en diferentes orientaciones. A diferencia de los troqueles progresivos, las herramientas no están limitadas por el movimiento o la conexión de la tira.
La flexibilidad es una gran victoria. Es más fácil diseñar formas personalizadas o combinar flexión, dibujo y perforación en un ciclo. También puede ajustar las estaciones sin reconstruir todo el sistema. Eso ayuda cuando los diseños de piezas cambian o se necesitan nuevas variaciones.
Esa flexibilidad tiene un costo. La configuración es más compleja y lleva más tiempo. Necesitará una alineación adecuada de todas las estaciones y el movimiento de transferencia suave. Si algo sale mal en una estación, todo el proceso puede detenerse.
En comparación con los troqueles progresivos, los troqueles de transferencia son más lentos para las corridas de alto volumen. El movimiento adicional entre las estaciones agrega tiempo. Además, las transferencias robóticas o mecánicas significan costos más altos en equipos y mantenimiento. Es una compensación entre flexibilidad y velocidad.
Los troqueles de transferencia aparecen en industrias como automotriz, aeroespacial y electrónica. Ayudan a dar forma a piezas grandes, como paneles de cuerpo, marcos o carcasas. Cualquier cosa de capas arraigadas o incorporadas profundas es un buen ajuste.
En la electrónica, transferir los casos de forma de forma con curvas, pestañas o agujeros en espacios estrechos. También funcionan bien para piezas de maquinaria pesada donde importa el grosor o el tamaño. Si la pieza no se puede formar mientras se mantiene conectado a una tira, los troqueles de transferencia suelen ser la respuesta.
Un troquel compuesto realiza múltiples acciones en un trazo de prensa. Eso significa que puede golpear y en blanco una parte al mismo tiempo. Todas las operaciones ocurren mientras el metal se mantiene en una posición fija. Esta configuración funciona mejor para piezas planas que no necesitan formar o dibujar.
Está construido por simplicidad y velocidad. En lugar de mover el metal entre estaciones, todo sucede de una sola vez. Eso ayuda cuando desea una forma limpia con tolerancias estrechas, especialmente para componentes planos más pequeños.
Los troqueles compuestos ofrecen una gran precisión. Dado que la pieza de trabajo no se mueve entre los pasos, la alineación se mantiene perfecta. Que aumenta la repetibilidad y reduce la variación de la pieza. Si te importan las tolerancias estrictas, este dado es una elección sólida.
También son amigables con los costos. Las herramientas son más simples que los sistemas progresivos o de transferencia. No necesitas tiras de alimentación o brazos robóticos. Eso reduce los costos de construcción y mantenimiento. Y debido a que un trazo termina la pieza, la producción es más rápida que ejecutar herramientas separadas.
No están diseñados para piezas complejas. Si su parte necesita profundidad, formación o ángulos múltiples, un dado compuesto no funcionará. Está limitado a formas que permanecen planas. Para cualquier cosa profunda o grande, otros troqueles tienen más sentido.
Tampoco escala tan bien para carreras masivas. En configuraciones de alto volumen, la velocidad puede quedarse atrás de los sistemas progresivos. Y si el metal es grueso, necesitará más tonelaje de la prensa. Eso puede aumentar el costo de su equipo y limitar las opciones de prensa.
Encontrará troqueles compuestos en lugares que necesitan piezas planas y de alta precisión. Las industrias aeroespaciales y electrónicas los usan para cuñas, placas de contacto y pequeños soportes. También son populares para lavadoras, juntas y etiquetas.
Cada vez que necesite círculos perfectos, esquinas afiladas o cortes simétricos en stock delgado, este método se ajusta. También es útil cuando está haciendo lotes medianos donde la calidad es más importante que la automatización o la profundidad de formación.
Si la velocidad es el objetivo, los troqueles progresivos toman la delantera. Forman una nueva parte con cada golpe de prensa. Una vez que se realiza la configuración, la máquina funciona rápido y constante. Es por eso que son excelentes para líneas de producción de alto rendimiento. La parte permanece unida a la tira hasta el corte final, lo que mantiene todo en movimiento sin demora.
Los troqueles de transferencia, por otro lado, son más lentos. Cada parte debe ser transferida de una estación a otra. Ese movimiento agrega tiempo. Aún así, permiten la configuración de que los troqueles progresivos no pueden hacer. Si la pieza es grande, curva o drogada, este método puede ser la única opción. La velocidad se negocia por flexibilidad.
El compuesto muere aterriza en algún lugar en el medio. Son rápidos para piezas pequeñas y planas, ya que todo se hace de un solo golpe. Pero no manejan geometrías complejas. Si necesita formas simples rápidamente, este método funciona bien. Simplemente no espere que la salida coincida con la automatización de los sistemas progresivos.
Las herramientas para troqueles progresivos cuestan más por adelantado. El diseño es complejo y cada estación debe alinearse perfectamente. Pero con el tiempo, el costo por parte cae. Una vez que se ejecuta, es eficiente para grandes pedidos. Eso hace que la alta inversión valga la pena para la producción en masa.
Los troqueles de transferencia necesitan aún más inversión. No solo para el dado, sino también para el sistema de automatización que mueve cada parte. Los robots, sensores y herramientas de alineación se suman a la factura. Ejecutar el sistema también requiere más energía y operadores calificados. Por lo tanto, es el más adecuado para piezas complejas donde otros métodos no funcionarán.
Los troqueles compuestos son los más asequibles para la herramienta. Como todos los pasos suceden en una estación, hay menos material y menos tiempo dedicado a construirlo. Eso significa costos de configuración más bajos. Si el volumen es medio a alto y la pieza es plana, a menudo es la solución más rentable.
Los troqueles progresivos brillan al hacer muchos pasos a la vez. Perforan, doblan, muescan y forman formas en una línea. Pero no manejan la formación o reorientación profunda. Si su parte es plana y simple, funcionan perfectamente. Si necesita algo dibujado o moldeado en 3D, no harán el trabajo.
Los troqueles de transferencia ofrecen más libertad. La parte puede moverse independientemente a través de la prensa. Eso significa que se puede voltear, cambiar o remodelar de una manera que las herramientas progresivas no puedan administrar. Se usan cuando una parte tiene curvas, agujeros, pliegues o cambios de profundidad en su forma.
Los troqueles compuestos tienen que ver con la precisión. Pueden golpear, cortar y en blanco a la vez. Eso es útil cuando las tolerancias son ajustadas y quieres repetibilidad perfecta. Pero sus habilidades se detienen en las partes planas. No están construidos para formar o plegar.
Si está haciendo millones de partes, vaya con troqueles progresivos. Están construidos para carreras largas y bajo costo por unidad. Una vez que se ejecutan, rara vez se detienen a menos que el mantenimiento o el cambio parcial. Eso es lo que los hace populares en la fabricación automotriz y de electrodomésticos.
Los troqueles de transferencia se adaptan a los volúmenes mediados a altos cuando la geometría de la parte es compleja. Es posible que no coincidan con troqueles progresivos en velocidad, pero lo compensan en lo que pueden hacer. Cuando el diseño requiere múltiples operaciones 3D, la transferencia es la única opción práctica.
Los troqueles compuestos son excelentes cuando necesita piezas planas en cantidades decentes. No son ideales para carreras masivas, pero tampoco para lotes pequeños. Si necesita miles a cientos de miles de piezas simples y de alta precisión, este dado ofrece un buen equilibrio. A menudo se usa en aeroespacial y electrónica por esa razón.
El dado derecho depende de la parte en sí. Si la forma es plana o simple, los troqueles compuestos a menudo son suficientes. Pero si está trabajando en una parte drogada o algo con una geometría compleja, los troqueles de transferencia le dan más libertad. Para las partes que involucran múltiples cortes y curvas en la secuencia, los troqueles progresivos pueden terminarlos rápidamente.
El material también juega un papel. Los metales delgados como el aluminio o el latón pueden funcionar bien con cualquier tipo de dado. Pero las aleaciones de acero más gruesas o de alta resistencia pueden requerir prensas más fuertes, especialmente para operaciones compuestas. El tamaño del lote también es importante. Para volúmenes altos, los troqueles progresivos suelen ser los más rentables. Pero si el volumen de la pieza es pequeño o cambia a menudo, los costos de herramientas pueden no valer la pena.
El presupuesto siempre da forma a la decisión. Los troqueles progresivos requieren una mayor inversión inicial. Transferir sistemas de automatización de la demanda de transferencia. Los troqueles compuestos cuestan menos pero ofrecen menos capacidades. Querrá hacer coincidir las herramientas con las necesidades del proyecto y los recursos disponibles.
Los troqueles progresivos ganan con el tiempo. Están construidos para trabajos repetidos donde cada parte es la misma. Una vez que el dado se hace y en funcionamiento, el costo por parte cae rápidamente. Eso es ideal para automotriz o fabricantes de electrodomésticos que producen piezas por el millón.
Los troqueles de transferencia, aunque flexibles, aportan mayores costos continuos. Requieren más tiempo de configuración, más espacio y más mantenimiento. Aún así, podrían ser la mejor opción si necesita flexibilidad ahora y puede reutilizar las herramientas en partes similares más adelante.
Dies compuestos se sientan en el medio. No gastas mucho para comenzar. Pero si el pedido crece o el diseño de la pieza cambia, puede superar lo que pueden manejar. Estos troqueles generalmente se eligen para trabajos que no cambiarán y no necesitan mucha conformación.
Si está persiguiendo una repetibilidad perfecta, los troqueles compuestos son difíciles de superar. Dado que cada característica se realiza de un solo éxito, la alineación es ajustada. Para conectores, cuñas o pestañas electrónicas, eso importa mucho. Los troqueles progresivos también tienen buenas tolerancias, pero algunas variaciones pueden ocurrir con el tiempo si no se mantienen bien.
Los troqueles de transferencia le dan más opciones para ajustar la geometría u orientación, pero esa flexibilidad agrega espacio para el error. Los operadores deben monitorear la alineación, el manejo de piezas y la transferencia de tiempo de cerca. Cuantas más estaciones agregue, más se arriesgará a pequeñas inconsistencias.
La precisión comienza en la fase de diseño. Querrá conocer sus tolerancias antes de elegir sus herramientas. Si están sueltos, los tres troqueles pueden funcionar. Si son apretados, compuestos o progresivos, puede ser su mejor opción.
En la industria automotriz, los troqueles progresivos están en todas partes. Producen soportes, monturas, clips y más a altas velocidades. Para paneles corporales o piezas estructurales complejas, los troqueles de transferencia son comunes debido a los grandes tamaños y múltiples necesidades de formación.
Aeroespace a menudo elige troqueles compuestos para componentes planos que necesitan tolerancias estrictas. Los materiales como el titanio o el acero de alto grado son caros, por lo que minimizar los desechos es clave. Los troqueles compuestos lo hacen bien cuando las piezas no necesitan profundidad.
Los fabricantes de electrónica prefieren troqueles compuestos y progresivos dependiendo del tamaño de la pieza. Para piezas intrincadas, planas, como pestañas de batería o contactos de señal, el compuesto funciona. Pero cuando se necesitan múltiples características en secuencia, las configuraciones progresivas se vuelven más prácticas.
Los bienes de consumo varían. Las herramientas o hardware de cocina a menudo provienen de troqueles progresivos debido al volumen. Pero si un producto tiene un caparazón decorativo o funcional con curvas o profundidad, se pueden usar troqueles de transferencia. Todo depende del diseño, el ciclo de vida del producto y el precio.
Los troqueles progresivos ofrecen velocidad inigualable para carreras de alto volumen. Los troqueles de transferencia manejan piezas complejas y formadas con flexibilidad. Los troqueles compuestos brillan en el trabajo plano de precisión. Elegir el correcto depende de la forma, el volumen y el presupuesto de su parte. Si necesita más ayuda, bienvenido a ver las soluciones de estampado de metal de nuestra empresa .
Los troqueles progresivos forman piezas en secuencia usando una tira. Transferir los troqueles mover piezas individuales entre estaciones.
Use matrices compuestos para piezas planas y simples que necesitan alta precisión en una carrera de prensa.
No. Los troqueles progresivos no son ideales para la formación profunda. Los troqueles de transferencia son mejores para esa tarea.
DIES PROGRESIVOS. Tienen altos costos de configuración, pero ofrecen bajos costos por parte en largas carreras.
Sí. Los productos complejos pueden usar progresivos para piezas pequeñas y transferir o compuesto para otros.
