El diseño de la compuerta es una de las decisiones más importantes en un molde de inyección porque cada gramo de plástico fundido que ingresa a la cavidad debe pasar a través de la compuerta. Su tamaño, posición, forma y tipo influyen en la presión de llenado, el corte, las líneas de soldadura, las trampas de aire, las marcas de hundimiento, los vestigios de la compuerta, el tiempo del ciclo y la apariencia final de la pieza moldeada.
La elección correcta entre los diferentes tipos de compuertas de moldeo por inyección depende de mucho más que el tamaño de la pieza. Los ingenieros deben considerar el comportamiento de la resina, el espesor de la pared, las superficies cosméticas, el volumen de producción esperado, la disposición de las cavidades, la desgasificación automática, los requisitos dimensionales y si se utiliza un sistema de canal frío o caliente.
Una puerta que funciona bien en un gabinete de ABS grueso puede ser inapropiada para un contenedor delgado de PP, un componente de PC transparente, un clip de nailon relleno de vidrio o un sello de TPE blando. Por lo tanto, la selección de la puerta debe tratarse como parte del proceso completo de flujo del molde y DFM en lugar de un detalle aislado del molde.
YEESHINE TECHNOLOGY CO., LIMITED proporciona servicios integrados de diseño de ingeniería, fabricación de moldes y moldeo por inyección de plástico para componentes plásticos automotrices, electrónicos, médicos, domésticos y de otro tipo.
Una compuerta de moldeo por inyección es la apertura controlada entre el sistema de canales y la cavidad del molde. La resina fundida viaja desde la boquilla de la máquina a través del bebedero y el canal antes de ingresar a la cavidad a través de esta abertura relativamente pequeña.
La puerta realiza varias funciones al mismo tiempo. Controla la dirección y la velocidad a la que el material ingresa a la pieza, influye en cómo se desarrolla la presión en la cavidad y, finalmente, se congela para evitar que el material regrese fuera de la cavidad durante el enfriamiento.
Por tanto, el diseño de la compuerta afecta tanto al llenado como al embalaje.
Una compuerta demasiado pequeña puede generar un corte excesivo, requerir una presión de inyección más alta, congelarse antes de que se produzca un empaquetamiento adecuado o provocar disparos cortos en recorridos de flujo largos. Una puerta que es innecesariamente grande puede aumentar el trabajo de remoción de la puerta, dejar un vestigio más grande, extender el tiempo de congelación de la puerta y dificultar el acabado cosmético.
La ubicación de la puerta es tan importante como el tamaño de la misma. Si los frentes de fusión se encuentran en un lugar mecánicamente débil o muy visible, las líneas de soldadura pueden volverse inaceptables. Si la compuerta fuerza al plástico a viajar a través de una sección delgada antes de llegar a una región gruesa, el embalaje puede resultar difícil y aumentar el riesgo de marcas de hundimiento o variación dimensional.
El artículo de YEESHINE sobre la optimización del diseño de moldes de inyección también identifica la disposición de las compuertas y los canales como factores clave que afectan el flujo de fusión, las líneas de soldadura, el aire atrapado, la contracción y la estabilidad general del moldeo.
El tipo de puerta más adecuado depende de lo que deba lograr el componente moldeado.
Tipo de puerta | Ventaja principal | Limitación principal | Aplicación típica |
|---|---|---|---|
Puerta de borde | Sencillo y versátil | Marca de puerta visible, generalmente recortada | Piezas plásticas planas en general. |
Puerta del ventilador | Los diferenciales fluyen en una amplia zona | Puerta más grande para quitar | Partes anchas o delgadas |
Puerta de pestañas | Reduce el corte directo en la pieza. | Material de pestaña adicional | Piezas cosméticas finas |
Puerta de bebedero directo | Flujo fuerte en partes gruesas. | Vestigio de gran puerta | Piezas de una sola cavidad grandes o gruesas |
Puerta de pasador | Pequeña marca de puerta | Mayor cizallamiento y presión | Piezas pequeñas, moldes multicavidades. |
Puerta submarina | Desgaste automático | Mecanizado más complejo | Moldeo automático de gran volumen |
Puerta de anacardo/plátano | Oculta la puerta de la superficie visible | Complejo y sensible al desgaste | Carcasas cosméticas |
Puerta de diafragma | Relleno radial uniforme | Difícil eliminación de la puerta | Piezas redondas o cilíndricas |
Puerta de anillo | Flujo equilibrado alrededor del cilindro | Más material de corredor | Componentes tubulares |
Puerta de punta caliente | Bajo desperdicio de canal | Mayor costo del molde | Piezas cosméticas de gran volumen |
Compuerta de válvula | Control preciso de la puerta | Mayor complejidad del sistema | Piezas grandes, cosméticas o rellenadas secuencialmente |
Esta tabla es un punto de partida útil, pero no se debe seleccionar ninguna puerta únicamente a partir de una descripción genérica de la aplicación. La longitud del flujo del molde, la viscosidad de la resina, la orientación de las fibras, el espesor de la pared y la marca de entrada permitida pueden cambiar completamente la recomendación.
Las compuertas de borde se encuentran entre los diseños de compuertas de canal frío más utilizados porque son fáciles de mecanizar, fáciles de ajustar y compatibles con una amplia gama de termoplásticos.
La puerta normalmente ingresa a la pieza en la línea de separación del molde, lo que hace que la fabricación y el mantenimiento sean relativamente sencillos.
Una puerta de borde utiliza una abertura rectangular que conecta el corredor directamente con el borde del componente.
Funciona bien para muchas piezas planas o moderadamente gruesas y proporciona una ruta de flujo relativamente sin restricciones en comparación con compuertas puntiagudas muy pequeñas. Esto puede hacerlo adecuado para ABS, PP, PC/ABS, nailon y muchas resinas de ingeniería en general, según el diseño de la pieza.
La principal desventaja es el vestigio visible de la puerta después del recorte.
Si la puerta está ubicada sobre una superficie cosmética o sobre un borde utilizado para el montaje, la calidad del acabado puede convertirse en un requisito de fabricación adicional.
Por lo tanto, las puertas de borde a menudo se colocan en superficies ocultas, bridas internas o áreas que luego se cubrirán durante el montaje.
Una compuerta de ventilador se ensancha gradualmente antes de entrar en la cavidad.
En lugar de forzar la fusión a través de un punto estrecho, distribuye el flujo a través de una sección más grande de la pieza. Esto puede reducir el corte localizado y ayudar a rellenar componentes anchos y de paredes delgadas de manera más uniforme.
Las compuertas de ventilador pueden ser útiles para cubiertas, paneles, carcasas y piezas grandes donde una compuerta de borde estrecho podría producir líneas de flujo fuertes o una orientación desigual.
La compensación es un vestigio de puerta más ancho que normalmente requiere recorte.
Para piezas muy estéticas, el diseñador necesita suficiente longitud de borde no visible para colocar y quitar la puerta sin dañar la apariencia final.
Una puerta con lengüeta agrega una sección de sacrificio entre el corredor y el componente moldeado.
El alto corte asociado con la entrada de la puerta se concentra en la pestaña en lugar de ingresar inmediatamente a la pieza terminada. Esto puede resultar útil para materiales o diseños sensibles a tensiones, chorros o alteraciones visibles del flujo.
Después del moldeo, la pestaña se retira como operación secundaria.
El material y los adornos adicionales son desventajas, pero pueden valer la pena cuando proteger un área cosmética o estructural sensible es más importante que minimizar los desechos del corredor.
Algunos componentes se benefician de una entrada de masa fundida más grande y simétrica en lugar de una puerta lateral pequeña.
Esto es particularmente cierto para piezas gruesas, componentes cilíndricos y productos donde el llenado concéntrico es importante.
Una compuerta directa del bebedero alimenta la resina casi directamente desde la boquilla de la máquina y el bebedero hacia la cavidad.
La gran área de flujo permite que el plástico fundido entre con una restricción relativamente baja, lo que hace que este diseño sea útil para componentes gruesos y algunas piezas grandes de una sola cavidad.
Debido a que la compuerta sigue siendo relativamente grande, la presión del empaque se puede mantener por más tiempo antes de que se congele. Esto puede ayudar a compensar la contracción en secciones gruesas.
La desventaja es una marca de puerta evidente y una mayor necesidad de recorte.
Por lo tanto, la compuerta directa del bebedero generalmente se selecciona para piezas donde la apariencia de la compuerta es menos importante que el llenado confiable.
Una compuerta de diafragma introduce plástico alrededor de la circunferencia de una abertura redonda.
Debido a que el material ingresa simétricamente, puede producir un flujo radial más equilibrado y ayudar a mantener la concentricidad en los componentes cilíndricos.
Las aplicaciones típicas incluyen piezas circulares o tubulares donde la entrada unilateral podría crear una contracción o distorsión desigual.
La principal desventaja es la eliminación de la puerta. Por lo general, es necesario cortar el diafragma en toda la circunferencia, lo que crea más trabajo de acabado que un borde pequeño o una compuerta puntiaguda.
Una compuerta circular utiliza un concepto similar de flujo equilibrado alrededor de piezas cilíndricas.
El objetivo es distribuir la masa fundida de manera más uniforme alrededor de la circunferencia en lugar de permitir que domine un frente de masa fundida.
Esto puede reducir algunas formas de desequilibrio de la línea de soldadura y variación dimensional en componentes tubulares.
Nuevamente, el material adicional para corredores y compuertas hace que este diseño sea menos atractivo cuando la separación automática y el mínimo desperdicio de material son las principales prioridades.
El moldeo por inyección de alto volumen a menudo se beneficia de puertas que se separan automáticamente cuando se abre el molde o se expulsa la pieza.
La descompresión automática reduce el trabajo manual y facilita la automatización de las células de moldeo.
Una puerta de pasador , a veces llamada puerta de punta, utiliza una pequeña puerta circular que comúnmente se separa automáticamente del componente durante la apertura del molde.
Su pequeño vestigio de puerta lo hace útil para productos de consumo y otros componentes donde no es deseable una marca de borde grande.
Las puertas con pasadores también funcionan bien en diseños de múltiples cavidades porque los corredores pueden alimentar varias cavidades a través de puntos de puerta relativamente pequeños.
Sin embargo, la reducción del diámetro de la compuerta aumenta la restricción del flujo.
La alta presión de inyección y el corte pueden convertirse en una preocupación para materiales altamente viscosos o sensibles al corte. La puerta también puede congelarse rápidamente, lo que limita el tiempo disponible para el embalaje.
Por esa razón, el diámetro de la compuerta debe equilibrar la apariencia con la estabilidad del proceso.
Una puerta submarina , también llamada puerta de túnel, se acerca a la cavidad en un ángulo por debajo de la línea de separación.
A medida que la pieza sale expulsada, la compuerta se separa automáticamente del componente moldeado. Esto hace que la entrada submarina sea popular en moldes de gran volumen donde la producción automática es importante.
También puede ocultar la puerta en una parte inferior o en un área menos visible.
YEESHINE ha utilizado una compuerta submarina en su proyecto de molde de inyección con sello de TPE , lo que demuestra cómo este tipo de compuerta se puede incorporar a las herramientas de producción cuando la geometría y el comportamiento del material lo permiten.
Las puertas submarinas requieren un mecanizado más preciso que las puertas de borde estándar. El ángulo de la compuerta, la longitud del túnel, la flexibilidad de la resina, el tamaño de la compuerta y la dirección de expulsión necesitan un diseño cuidadoso.
Un túnel demasiado agresivo puede provocar la rotura de la compuerta dentro del molde o dejar un vestigio inconsistente. Los plásticos muy quebradizos también pueden ser menos indulgentes durante la separación automática por compuerta.
Una puerta de anacardo es una variación curva del concepto de puerta submarina.
Permite que la puerta llegue a un área interna u oculta a la que no se puede acceder a través de un túnel recto.
Esto puede resultar muy útil para carcasas muy estéticas donde la superficie exterior visible no puede tolerar una marca de puerta.
Sin embargo, el inserto de puerta curvado es más complejo de fabricar y mantener.
El diseño también debe permitir que el corredor solidificado se flexione y se suelte de manera confiable durante la expulsión. Por esta razón, las puertas de anacardo deben seleccionarse sólo cuando el beneficio cosmético justifique la complejidad adicional del herramental.
Los sistemas de canal caliente mantienen el plástico fundido dentro de canales calentados en lugar de expulsar un canal frío con cada ciclo de moldeo.
Esto reduce el desperdicio de canales y puede hacer que el moldeo de gran volumen sea más eficiente, particularmente cuando se trata de costosos plásticos de ingeniería o moldes de múltiples cavidades.
YEESHINE fabrica moldes utilizando sistemas de canal frío y caliente, según la precisión del producto, los requisitos de producción y el diseño del molde.
Una compuerta de punta caliente suministra resina desde el canal calentado directamente a la cavidad del molde.
Debido a que no hay un canal frío convencional adjunto a la pieza, el desperdicio de material se puede reducir sustancialmente.
Las puertas de punta caliente también pueden crear vestigios de entrada relativamente pequeños y se utilizan comúnmente para componentes de consumo cosméticos.
Sin embargo, el diseño del molde se vuelve más complejo.
El control de temperatura debe mantener fundida la resina dentro del canal sin sobrecalentarla ni degradarla. La relación térmica entre la punta de la boquilla, la cavidad y la compuerta también influye en la apariencia y el tendido de la compuerta.
Por lo tanto, los sistemas de canal caliente requieren una mayor inversión inicial en herramientas que los simples moldes de canal frío.
Una compuerta de válvula agrega un pasador controlado mecánicamente que abre y cierra la compuerta.
Esto permite a los ingenieros controlar exactamente cuándo entra el material por cada puerta y cuándo se cierra la puerta.
El diseño es especialmente valioso para piezas grandes con múltiples puertas.
En lugar de permitir que todas las compuertas se llenen simultáneamente, el proceso de moldeo puede utilizar una compuerta de válvula secuencial. Las compuertas se abren según el progreso del frente de fusión, lo que puede ayudar a gestionar las líneas de soldadura, la presión de llenado y la apariencia estética.
Las compuertas de válvula también pueden proporcionar un vestigio de compuerta más limpio que algunos diseños abiertos de punta caliente.
Las desventajas son un mayor costo del molde, más componentes, más requisitos de control y mantenimiento adicional.
Para componentes plásticos de gran volumen o alto valor, esos costos pueden justificarse por la reducción del desperdicio de canales y un mejor control del proceso.
Las propiedades de la resina tienen una influencia importante en el diseño de la puerta.
La viscosidad, la sensibilidad al corte, el refuerzo de la fibra, la contracción, la temperatura de procesamiento y el comportamiento de cristalización afectan la forma en que el material pasa a través de la puerta y llena la cavidad.
El ABS y el PC/ABS se utilizan ampliamente para carcasas electrónicas, componentes interiores de automóviles y productos de consumo.
Pueden trabajar con compuertas de borde, de abanico, submarinas, de pasador y de canal caliente según el espesor de la pared y los requisitos estéticos.
Para un gabinete electrónico, la compuerta a menudo se coloca en una superficie oculta mientras se dirige el flujo de fusión de manera que no se produzcan líneas de soldadura alrededor de protuberancias, clips o áreas altamente visibles críticas.
YEESHINE proporciona moldeo por inyección de componentes electrónicos para carcasas y componentes de precisión donde la apariencia, la ubicación de la puerta y la consistencia dimensional deben considerarse en conjunto.
El PC generalmente tiene una viscosidad en estado fundido relativamente alta.
Las compuertas extremadamente pequeñas pueden aumentar la presión de inyección y el corte, por lo que es importante un tamaño adecuado de la compuerta y una ventilación eficaz.
En el caso de componentes de PC transparentes, las marcas de flujo, los chorros, las marcas de quemaduras y la tensión de la puerta también pueden volverse muy visibles.
Por lo tanto, la compuerta debe soportar un llenado suave sin generar una tensión excesiva cerca de regiones críticas transparentes o de ajuste a presión.
El PP y el PE generalmente fluyen bien y pueden funcionar con muchas configuraciones de puerta.
Las compuertas submarinas y de pasador suelen ser prácticas para piezas de gran volumen cuando se desea una separación automática.
Sin embargo, su contracción relativamente alta significa que la ubicación de la puerta y el embalaje siguen siendo importantes para controlar la deformación.
Las piezas con grandes superficies planas pueden beneficiarse de puertas más anchas que proporcionan un llenado más equilibrado.
Los materiales de nailon pueden fluir bien, pero los grados reforzados con fibra introducen otro factor de diseño: la orientación de la fibra..
A medida que la resina rellena de vidrio pasa a través de la compuerta, las fibras tienden a alinearse con la dirección del flujo.
Esta orientación afecta la contracción, la rigidez, la resistencia de la línea de soldadura y el comportamiento dimensional.
Por lo tanto, la ubicación de la puerta debe seleccionarse no sólo para llenar la pieza sino también para producir una orientación favorable de las fibras en regiones estructuralmente importantes.
YEESHINE tiene experiencia con componentes moldeados de nailon de precisión, incluidos clips de estilo automotriz y piezas de ajuste a presión, lo que hace que el DFM y la dirección del flujo sean especialmente importantes para estas geometrías.
Los elastómeros termoplásticos blandos requieren un cuidadoso diseño de compuerta y expulsión.
Su flexibilidad puede hacer posible la separación túnel-compuerta en algunos diseños, pero los materiales muy blandos pueden estirarse en lugar de romperse limpiamente si la geometría de la compuerta no es adecuada.
El tamaño de la compuerta también influye en el calentamiento por cizallamiento y la calidad cosmética.
Para sellos y piezas flexibles, el ingeniero de moldes debe evaluar la dureza de la resina junto con la geometría de la puerta en lugar de tratar todos los grados de TPE como idénticos.
La mejor compuerta normalmente se llena desde secciones más gruesas hacia secciones más delgadas.
Esto se debe a que las regiones más gruesas permanecen fundidas por más tiempo y pueden transmitir la presión del empaque más profundamente al componente.
Entrar en una región muy delgada y forzar la masa fundida hacia una protuberancia o sección estructural mucho más gruesa puede provocar que la compuerta se congele antes de que se haya compensado la contracción en la sección gruesa.
Las piezas delgadas requieren un llenado rápido y equilibrado antes de que la masa fundida se congele.
Las compuertas en abanico o de borde ancho pueden distribuir el plástico sobre un frente de flujo más grande y reducir la presión requerida para llenar una superficie amplia.
Para piezas muy pequeñas y delgadas, las compuertas puntuales también pueden funcionar si el flujo de resina es suficiente.
Los componentes más gruesos a menudo se benefician de puertas más grandes que permanecen abiertas por más tiempo durante el empaque.
Por lo tanto, el bebedero directo o las compuertas de borde más grandes pueden ser más apropiadas que las compuertas puntiagudas muy pequeñas.
La eficacia del embalaje se vuelve particularmente importante cuando se evitan huecos internos o marcas de hundimiento excesivas.
Las piezas con longitudes de flujo largas pueden requerir múltiples compuertas o una compuerta ubicada más cerca del centro geométrico.
Intentar llenar un componente largo desde una compuerta pequeña puede provocar una presión de inyección alta y un llenado incompleto.
El análisis del flujo del molde puede ayudar a determinar si agregar una segunda puerta proporciona un mejor equilibrio.
Sin embargo, cada entrada adicional crea otra intersección del frente de fusión y una posible línea de soldadura.
Por lo tanto, el diseño correcto equilibra la reducción de presión con la ubicación de la línea de soldadura.
Elegir el tipo de puerta correcto no garantiza una buena pieza moldeada si la puerta se coloca incorrectamente.
La ubicación de la compuerta controla por dónde entra la primera masa fundida, cómo viaja el frente de flujo, dónde se desplaza el aire, dónde se orientan las fibras y dónde se encuentran los frentes de masa fundida separados.
Una revisión exhaustiva de la ubicación de la entrada debe considerar toda la parte.
Cuando dos frentes de fusión se encuentran alrededor de un orificio, saliente, inserto o múltiples ubicaciones de compuerta, se forma una línea de soldadura.
La línea de soldadura puede tener una resistencia mecánica menor que el material circundante, particularmente con resinas rellenas de fibra.
Si es posible, debe alejarse de ganchos de seguridad, resaltes de tornillos, regiones cargadas de presión, superficies de sellado o áreas muy visibles.
Cambiar la posición de la compuerta a menudo puede mover la línea de soldadura sin cambiar el componente en sí.
La compuerta empuja el aire por delante del frente de fusión.
Si el área final a llenar no tiene ventilación adecuada, el aire atrapado puede provocar quemaduras, llenado incompleto o defectos superficiales locales.
Por lo tanto, la posición de la puerta y la posición de la ventilación deben diseñarse juntas.
El patrón de flujo ideal mueve el aire hacia ventilaciones deliberadas en lugar de hacia una bolsa ciega.
Los productos electrónicos de consumo, las carcasas médicas y los acabados interiores de automóviles pueden tener requisitos estéticos estrictos.
Las marcas de las puertas normalmente deben colocarse en superficies ocultas o no cosméticas cuando sea posible.
Esta es una de las razones por las que las compuertas submarinas, de pasador, de anacardo, de punta caliente y de válvula son atractivas para productos de alta apariencia.
Sin embargo, los requisitos cosméticos no deben forzar una compuerta a ubicarse en una ubicación que haga imposible llenar la pieza de manera confiable. La moldeabilidad y la apariencia deben equilibrarse mediante DFM.
Un número significativo de defectos del moldeo por inyección puede verse influenciado por el tipo, tamaño o ubicación de la puerta.
Defecto | Posible causa relacionada con la puerta |
|---|---|
Tiro corto | Puerta demasiado pequeña o recorrido de flujo demasiado largo |
Chorro | La masa fundida ingresa a la cavidad demasiado rápido sin hacer contacto con la pared del molde. |
Quemaduras | Aire atrapado al final del llenado |
Marcas de fregadero | La puerta se congela antes del embalaje adecuado |
Líneas de soldadura | Mala ubicación de la compuerta o múltiples frentes de flujo desequilibrados |
Warpage | Llenado, empaquetamiento u orientación de las fibras desequilibrados |
Rubor de puerta | Corte excesivo cerca de la puerta |
Vestigio de la puerta | Puerta demasiado grande o mal diseño de desconexión |
Cracking por estrés | Alto esfuerzo cortante o tensión residual en la compuerta |
Dimensiones desiguales | Llenado o embalaje desequilibrado |
Estos defectos no deberían solucionarse automáticamente cambiando los parámetros de la máquina.
El aumento de la presión de inyección puede compensar temporalmente una compuerta de tamaño insuficiente, por ejemplo, pero también puede aumentar la tensión y la inflamación en otros lugares.
Un mejor proceso de resolución de problemas examina el diseño de la pieza, la geometría de la compuerta, el equilibrio de los canales, la ventilación, el enfriamiento y las configuraciones del proceso en conjunto.
La estrategia de eliminación de puertas se vuelve cada vez más importante a medida que aumenta el volumen de producción.
Para un molde prototipo que produce unos cientos de piezas, recortar manualmente una entrada de borde puede ser completamente aceptable.
Para un molde de múltiples cavidades que produce millones de componentes, el recorte manual puede convertirse en un importante problema de mano de obra y consistencia.
Las compuertas comunes que se retiran manualmente incluyen compuertas de borde, de abanico, de lengüeta, de bebedero directo, de diafragma y algunas compuertas de anillo.
Sus ventajas son generalmente una construcción de moldes más sencilla y un mantenimiento más sencillo.
Son particularmente adecuados cuando el volumen de producción es moderado o cuando se requiere una puerta más grande para un llenado confiable.
La desventaja es la mano de obra posterior.
Un mal recorte también puede dejar vestigios inconsistentes o dañar la pieza terminada.
Los sistemas submarinos, puntuales y muchos de compuertas de canal caliente pueden separarse automáticamente.
Esto admite el manejo robótico de piezas y células de moldeo desatendidas.
La automatización se vuelve especialmente valiosa en herramientas de cavidades múltiples porque cada ciclo puede producir varias conexiones de compuerta que de otro modo necesitarían extracción manual.
Por lo tanto, la entrada automática puede justificar un molde más caro cuando el volumen de producción es lo suficientemente alto.
La decisión correcta debe comparar el costo total de fabricación durante la vida útil esperada del molde en lugar del precio inicial del molde únicamente.
La selección de la compuerta se realiza mejor durante el DFM, antes de mecanizar el acero del molde.
Cambiar una compuerta después de que se hayan completado las herramientas puede requerir soldadura, mecanizado, nuevas inserciones, modificación de canales o cambios importantes en los canales calientes.
Antes de seleccionar una puerta, los ingenieros deben revisar:
Material de plástico
Viscosidad de la resina
Refuerzo de fibra
Dimensiones de la pieza
Grosor de la pared
Longitud del flujo
Superficies cosméticas
Áreas mecánicas críticas
Ubicaciones de líneas de soldadura
Requisitos del vestigio de la puerta
Número de caries
Cantidad de producción
Corredor frío o caliente
Requisitos de desconexión automática
Objetivo de tiempo de ciclo
Requisitos de embalaje
Dirección de expulsión
La simulación del flujo del molde puede proporcionar información adicional para componentes complicados.
Puede predecir el patrón de llenado, la demanda de presión, las ubicaciones de las líneas de soldadura, las trampas de aire, la distribución de temperatura y el posible desequilibrio de llenado antes de que se requieran costosas modificaciones en las herramientas.
YEESHINE TECHNOLOGY CO., LIMITED integra ingeniería, fabricación de moldes, creación de prototipos y moldeo por inyección, lo que permite revisar el diseño de la puerta junto con la pieza completa y el proceso de fabricación. Sus capacidades de piezas de moldeo por inyección de plástico cubren materiales que incluyen ABS, PC, POM, PMMA, PP, PA, TPU, TPE y otros plásticos de ingeniería.
Consejo: cuando solicite una cotización de molde, identifique las superficies cosméticas y las áreas funcionales críticas en el dibujo. Esto ayuda al ingeniero de moldes a evitar colocar puertas y líneas de soldadura donde podrían afectar la apariencia o el rendimiento.
Elegir entre diferentes tipos de compuertas de moldeo por inyección requiere equilibrar la moldeabilidad, la apariencia, la automatización, el costo de las herramientas, el comportamiento del material y el rendimiento final de la pieza.
Las puertas de borde siguen siendo una opción versátil y económica para muchas piezas de plástico en general. Las compuertas de ventilador y lengüeta pueden ayudar a distribuir el flujo o reducir el corte local. Las compuertas de bebedero directo proporcionan un llenado fuerte para piezas más grandes o más gruesas, mientras que las compuertas de diafragma y anillo admiten un llenado equilibrado de geometrías cilíndricas.
Las compuertas tipo pin y submarinas son útiles cuando la desconexión automática y los pequeños vestigios de la compuerta son prioridades. Los sistemas de compuerta de válvula y punta caliente pueden reducir el desperdicio del canal frío y proporcionar un mayor control en aplicaciones de moldeado cosmético o de gran volumen.
Sin embargo, el tipo de puerta por sí solo no determina el éxito del moldeado. El tamaño y la ubicación de la compuerta influyen en la presión de llenado, la orientación de las fibras, el empaquetamiento, las líneas de soldadura, las trampas de aire, la deformación y la calidad cosmética.
Por lo tanto, la mejor puerta es aquella que coincide con el material plástico, la geometría de la pieza, los requisitos de superficie, el volumen de producción esperado y el diseño completo del molde.

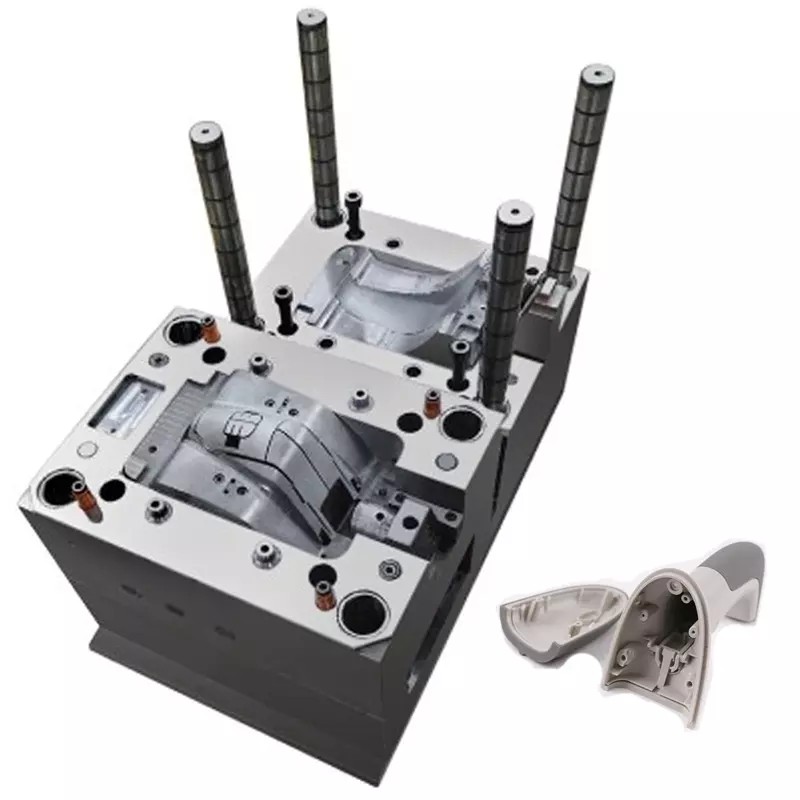

YEESHINE TECHNOLOGY CO., LIMITED ofrece diseño de moldes de inyección, fabricación de moldes, creación de prototipos y moldeo por inyección de plástico para aplicaciones automotrices, electrónicas, médicas, domésticas y de otro tipo. La compuerta, el canal, el enfriamiento, la ventilación y la expulsión se pueden evaluar juntos durante el DFM para reducir las modificaciones del molde y mejorar la estabilidad de la producción.
R: La compuerta de borde es uno de los tipos de compuerta más utilizados porque es fácil de fabricar, soporta muchos materiales plásticos y proporciona una ruta de flujo relativamente sin restricciones.
R: Las compuertas puntuales, submarinas, de punta caliente y de válvula pueden proporcionar vestigios de compuerta relativamente pequeños. La mejor opción depende de la resina, la geometría de la pieza, la estructura del molde y los requisitos cosméticos.
R: Una compuerta submarina , o compuerta de túnel, ingresa a la cavidad debajo de la línea de separación y normalmente está diseñada para separarse automáticamente durante la expulsión de la pieza.
R: Una compuerta de ventilador es útil para componentes anchos o delgados donde la masa fundida debe ingresar a través de una sección más amplia para mejorar la distribución del flujo y reducir el corte localizado.
R: Un canal frío se solidifica y normalmente se expulsa con cada ciclo, mientras que un canal caliente mantiene el plástico fundido dentro de los canales calentados, lo que reduce el desperdicio del canal pero aumenta la complejidad del molde y el costo inicial.
R: La ubicación de la compuerta determina cómo viajan los frentes de fusión a través de la cavidad y dónde se encuentran. Por lo tanto, mover la compuerta puede reubicar las líneas de soldadura lejos de áreas estéticas o mecánicamente críticas.
R: Sí. Si una compuerta es demasiado pequeña o se congela demasiado pronto, es posible que la presión de empaquetadura suficiente no alcance las áreas gruesas de la pieza, lo que aumenta el riesgo de marcas de hundimiento o contracción interna.
R: Sí. Lo ideal es revisar el tipo de compuerta, la ubicación, el diseño del canal, la ventilación, el enfriamiento y la expulsión durante el DFM antes de que comience el mecanizado del molde.
