Elegir el acero adecuado para moldes de inyección de plástico: ¿P20, H13 o S136?

Introducción

Seleccionar el acero para moldes adecuado es una de las decisiones más importantes en el diseño de moldes de inyección, ya que afecta directamente la vida útil de las herramientas, la calidad del producto, la eficiencia de fabricación y el costo general del proyecto. Muchos ingenieros comparan el acero para moldes P20, el acero para moldes H13 y el acero para moldes S136, pero la mejor opción depende de algo más que el precio del material. Factores como el volumen de producción, el tipo de resina, los requisitos de acabado superficial, la resistencia a la corrosión y el mantenimiento esperado influyen en la selección exitosa del acero para moldes de inyección.

Una comparación adecuada del acero para moldes también debe considerar el rendimiento a largo plazo en lugar de solo el costo inicial del acero para moldes. Por ejemplo, un material de herramientas de menor costo puede ser adecuado para tiradas de producción cortas, mientras que los grados superiores pueden reducir el desgaste, mejorar la estabilidad dimensional y extender la vida útil del molde en aplicaciones exigentes. Elegir el acero incorrecto puede provocar desgaste prematuro de la cavidad, corrosión, intervalos de mantenimiento más largos o calidad inconsistente de las piezas, lo que en última instancia aumenta los costos de fabricación.

Comprender las fortalezas y limitaciones de cada material ayuda a los fabricantes a tomar mejores decisiones en la selección de materiales para los moldes. Esta guía compara las características de P20, H13 y S136 para diferentes aplicaciones de herramientas de moldes de inyección, explicando cuándo cada acero proporciona el mejor equilibrio entre durabilidad, maquinabilidad, inversión en herramientas y rendimiento de producción. Al hacer coincidir el acero del molde con el material plástico y los objetivos de producción, las empresas pueden reducir el riesgo y al mismo tiempo lograr resultados de moldeo más confiables y rentables.

¿Por qué es importante la selección del material del molde?

Elegir el material correcto para el molde es mucho más que comprar el acero más barato. Los diferentes grados de acero para moldes de inyección influyen directamente en la vida útil del molde, la eficiencia del mecanizado, la frecuencia de mantenimiento y la calidad de las piezas moldeadas. Al comparar P20, H13 y S136, cada material ofrece un equilibrio diferente de dureza, tenacidad, resistencia al desgaste y protección contra la corrosión. Seleccionar el acero incorrecto puede acortar la vida útil de la herramienta, aumentar el tiempo de inactividad y aumentar los costos de producción incluso si la inversión inicial en herramientas es menor.

El rendimiento de un molde depende de qué tan bien se adapta el acero a la aplicación de moldeo. La producción de gran volumen requiere una excelente resistencia al desgaste de las herramientas y durabilidad del molde de inyección, mientras que las resinas corrosivas o los materiales retardantes de llama exigen acero para moldes resistente a la corrosión para evitar daños en la cavidad. Los proyectos con estrictos requisitos estéticos también dependen de un acabado superior de la superficie del molde, ya que el acero determina qué tan bien pulidas se pueden mantener las texturas y las superficies brillantes durante largas tiradas de producción.

En lugar de centrarse únicamente en el precio de compra, los fabricantes deberían evaluar el coste total de propiedad de las herramientas. Un acero de mayor calidad puede reducir el mantenimiento del molde, extender la vida útil y mejorar la estabilidad del proceso, reduciendo el costo general del ciclo de vida de las herramientas. La selección eficaz del acero para moldes de producción equilibra el rendimiento, el mantenimiento y el presupuesto, lo que garantiza que los materiales para herramientas de inyección de plástico proporcionen la calidad de producto requerida y, al mismo tiempo, mantengan bajo control los costos de fabricación a largo plazo. Este enfoque ayuda a optimizar la calidad del molde frente al costo durante todo el ciclo de vida de producción.

¿Cuándo es el P20 la mejor opción?

El acero para moldes P20 es una excelente opción cuando los objetivos de producción priorizan una entrega rápida, un costo de herramientas moderado y un rendimiento confiable. Como acero para moldes preendurecido con una dureza P20 típica de 28 a 34 HRC, ofrece buena maquinabilidad y elimina la necesidad de un tratamiento térmico adicional después del mecanizado. Esto acorta el tiempo de fabricación de moldes y convierte al P20 en una opción popular para proyectos de prototipos de moldes de inyección, herramientas de puente y moldeo por inyección de bajo volumen, donde se espera que la demanda de producción se mantenga por debajo de aproximadamente 300 000 disparos.

Una aplicación típica del acero P20 implica el moldeado de termoplásticos no abrasivos como ABS, PP, PE y PS. Estos materiales crean un desgaste de la cavidad relativamente bajo, lo que permite que P20 logre un rendimiento constante y al mismo tiempo mantenga un acabado de molde semicosmético adecuado para muchos productos industriales y de consumo. Debido a que el acero es fácil de mecanizar y reparar, también brinda flexibilidad cuando los diseños de productos aún están evolucionando o se esperan cambios de ingeniería.

Desde la perspectiva de la selección de materiales para moldes de inyección, P20 ofrece un atractivo equilibrio entre rendimiento e inversión. Su precio inicial más bajo de herramientas a menudo resulta en un costo de herramientas competitivo por pieza para tiradas de producción cortas y medianas. Sin embargo, en comparación con el P20 frente al H13 S136, el P20 es menos adecuado para resinas con relleno de vidrio, plásticos altamente abrasivos o aplicaciones que requieren superficies pulidas como espejo y máxima resistencia al desgaste. En estas situaciones, la actualización a H13 o S136 puede proporcionar una vida útil más larga del molde y menores costos de mantenimiento durante ciclos de producción extendidos.

¿Cuál es la mejor opción para H13?

El acero para moldes H13 es la opción preferida cuando los moldes de inyección están expuestos a grandes volúmenes de producción, altas temperaturas y resinas de ingeniería abrasivas. Como material de moldeo por inyección de acero para herramientas H13 endurecido con una dureza típica de 44 a 52 HRC, proporciona resistencia y estabilidad térmica significativamente mejores en comparación con grados más blandos como el P20. Esto lo hace ideal para aplicaciones de acero de moldeo por inyección de alto volumen donde se espera que los moldes superen los 500.000 ciclos con un rendimiento constante.

En el moldeado de plástico de materiales de ingeniería como el nailon relleno de vidrio u otras resinas reforzadas, el H13 ofrece fuertes propiedades de acero con resistencia al desgaste del molde. Su dureza superior ayuda a proteger el acero de la cavidad del molde de inyección de la erosión y la fatiga superficial causadas por tiradas de producción largas. También se usa ampliamente en aplicaciones de acero de moldeo por inyección a alta temperatura donde la acumulación de calor puede afectar la estabilidad dimensional y acelerar la degradación de la herramienta.

De una comparación entre P20 y H13, el H13 supera claramente al P20 en durabilidad y estabilidad a largo plazo, especialmente bajo estrés de producción continuo. Mientras que P20 es adecuado para volúmenes bajos a medianos, H13 está diseñado para entornos exigentes donde la vida útil y la confiabilidad del molde son críticas. Aunque el mecanizado y el pulido son más desafiantes, la vida útil prolongada de la herramienta y el mantenimiento reducido hacen del H13 una solución más rentable para proyectos de fabricación de alto volumen y alto rendimiento.

¿Para qué es mejor el S136?

El acero para moldes S136 es la opción preferida cuando una resistencia superior a la corrosión y una calidad superficial excepcional son fundamentales para el rendimiento del producto. Como acero inoxidable para herramientas de primera calidad S136, se usa ampliamente para moldes que procesan resinas corrosivas como PVC y plásticos retardantes de llama, donde los aceros para herramientas comunes pueden sufrir oxidación o daños en la cavidad. Su excelente resistencia a la corrosión también lo convierte en una opción confiable para tiradas de producción largas con requisitos de mantenimiento reducidos.

Otra ventaja importante del S136 es su excelente capacidad de pulido. Puede lograr un acabado SPI con pulido de espejo de alta calidad, lo que lo convierte en el estándar de la industria para aplicaciones de acero para moldes ópticos. Los fabricantes que producen lentes, guías de luz, cubiertas transparentes y otros moldes de plástico transparente se benefician de su capacidad para ofrecer un excelente acabado superficial del molde de inyección con mínimos defectos de pulido. La calidad constante de la cavidad también ayuda a mantener la claridad de las piezas y la estabilidad dimensional durante toda la producción.

En comparación con el S136 frente al H13 P20, el S136 es más adecuado para aplicaciones de acero para moldes de inyección de calidad alimentaria y aplicaciones de acero para moldeo por inyección médica, donde los entornos de moldeo limpios, la resistencia a la corrosión y la integridad de la superficie a largo plazo son esenciales. Aunque su inversión inicial en herramientas es mayor, el S136 ofrece menor mantenimiento, mayor vida útil del molde y rendimiento cosmético superior. Para productos transparentes, piezas de consumo de alto brillo o aplicaciones que requieren estándares estrictos de higiene, el S136 suele ser la opción de acero para moldes más confiable.

Comparación de P20, H13 y S136

Una tabla clara de comparación de acero para moldes ayuda a los ingenieros a comprender rápidamente cómo se desempeñan los diferentes grados de acero para moldes de inyección en condiciones de producción reales. La guía de selección de materiales de molde adecuada debe considerar la dureza, la resistencia a la corrosión, la capacidad de acabado de la superficie, la vida útil del molde y el costo general de las herramientas en lugar de centrarse únicamente en el precio inicial. Cada grado de acero (P20, H13 y S136) sirve para un escenario de producción diferente según el tipo de resina y el ciclo de vida esperado.

En una comparación de rendimiento de moldes, P20 ofrece la comparación de costos de herramientas más baja, lo que lo hace adecuado para prototipos o herramientas de puente. H13 proporciona un sólido equilibrio entre durabilidad y costo, especialmente para resinas abrasivas y tiradas de producción largas. S136 se destaca por su resistencia a la corrosión, su capacidad de pulido de espejo y sus requisitos de cumplimiento en las industrias médica y alimentaria.

Al evaluar la vida útil del molde frente al análisis de costos, los ingenieros deben considerar no solo el precio del acero sino también la frecuencia del mantenimiento, la estabilidad de la producción y los requisitos de calidad de la superficie. Las diferencias en la selección de acero preendurecido versus acero endurecido pueden afectar significativamente el tiempo de entrega y las especificaciones finales del molde de inyección, lo que hace que la selección del grado de acero sea una decisión crítica en cualquier proyecto de moldes de inyección.

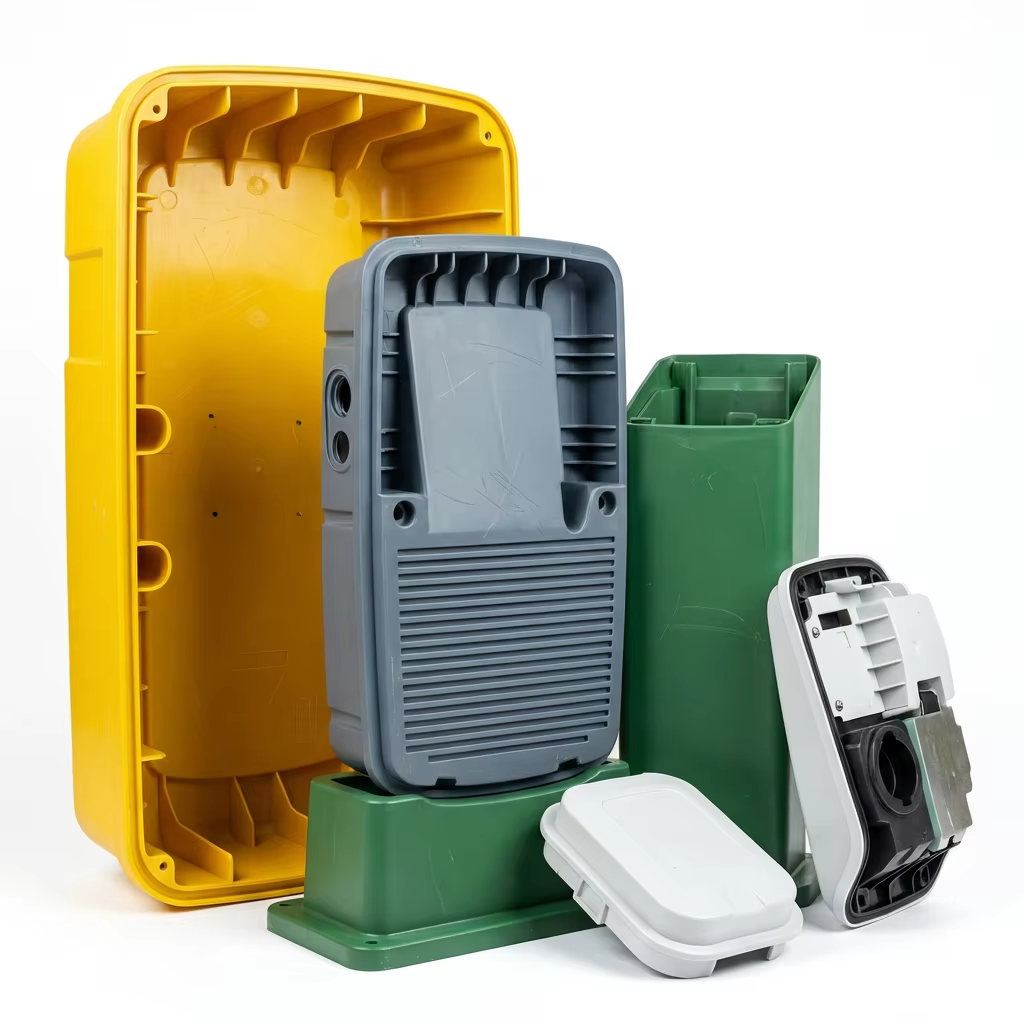

¿Cómo afectan el volumen y la resina a la elección del acero para moldes?

Cómo el tipo de resina afecta la tasa de desgaste por grado de acero

La selección del acero para moldes está fuertemente influenciada tanto por el volumen de producción como por el tipo de resina, porque estos dos factores determinan directamente la tasa de desgaste y la vida útil del molde. Un enfoque práctico de selección de acero para moldes por volumen muestra que la producción de bajo volumen a menudo puede usar P20, mientras que las tiradas de volumen medio a alto requieren opciones más fuertes como H13 o S136. A medida que aumenta el número de ciclos, la tasa de desgaste del moldeo por inyección se vuelve más importante y los aceros más blandos pierden precisión más rápidamente. Esta es la razón por la que el moldeado del umbral del volumen de producción es una regla clave en las decisiones de ingeniería, ya que ayuda a equilibrar el costo y la durabilidad en las diferentes etapas del proyecto.

El tipo de resina también juega un papel fundamental en los criterios de selección de materiales para las herramientas. El principio Cómo el tipo de resina afecta la tasa de desgaste según el grado del acero explica que los materiales abrasivos como el nailon relleno de vidrio o el PBT aumentan significativamente la erosión de la cavidad, lo que hace que el acero para herramientas de plástico abrasivo como el H13 sea más adecuado. Para materiales corrosivos como PVC o compuestos retardantes de llama, se prefiere el acero para moldes resistente a la corrosión S136 para evitar la degradación de la superficie. Esta interacción directa entre la resina y el acero afecta fuertemente al acero para moldes de inyección en términos de volumen de producción y rendimiento general del molde.

¿Cuál es la regla más sencilla para elegir el acero para moldes?

Una guía sencilla para tomar decisiones sobre el acero para moldes se puede resumir como:

P20: resina estándar y de bajo volumen;

H13: resina abrasiva y de volumen medio a alto;

S136: ambientes corrosivos o aplicaciones que requieren un alto acabado superficial;

Esta regla ayuda a los ingenieros a evaluar rápidamente las reglas de selección de P20 H13 S136 sin cálculos complejos. También permite tomar decisiones más rápidas en las primeras etapas de la selección de acero para moldes de ingeniería, especialmente al equilibrar el costo de las herramientas y la vida útil esperada del molde.

Desde una perspectiva de optimización de costos de moldes de inyección, el objetivo es minimizar el costo por inyección de acero para moldes y al mismo tiempo garantizar una calidad de producción estable. P20 ofrece un costo inicial bajo pero una vida útil más corta, H13 mejora la durabilidad para resinas exigentes y S136 proporciona la vida más larga en aplicaciones corrosivas o de alto acabado. Al combinar el comportamiento de la resina con el volumen de producción, los fabricantes pueden lograr el equilibrio más eficiente entre la inversión en herramientas y el rendimiento del molde a largo plazo.
