¿Qué es el lanzamiento de vacío? Proceso, diseño y aplicaciones

La fundición al vacío le brinda una solución poderosa para crear prototipos y pequeñas carreras de producción con notable precisión. Usted logra una prototipos rápidos y resultados rentables, gracias a la creación rápida de moho y la iteración asequible.

• Los moldes de silicona se forman en días, no semanas.

• Puede lanzar piezas en cuestión de horas, probar la funcionalidad y moverse rápidamente a la producción.
  La tecnología Yeeshine ofrece prototipos transparentes de resina de poliuretano y servicio único.

Introducción al lanzamiento de vacío

¿Qué es el lanzamiento de vacío?

Utiliza la fundición al vacío para crear prototipos detallados y pequeñas carreras de producción con alta precisión. Este proceso se basa en un molde maestro, generalmente hecho con impresión 3D, para capturar todas las características de su diseño. Luego suspende al maestro en una caja de fundición y vierte silicona líquida a su alrededor. Una vez que la silicona cura, elimina el maestro, dejando una cavidad precisa para sus piezas.

Los componentes principales involucrados en este proceso incluyen:

• Moho maestro

• Moho de silicona

• Caja

• Silicona líquida

Produce piezas vertiendo resina en el molde de silicona al vacío. Este paso elimina las burbujas de aire y garantiza un acabado impecable. El proceso ofrece piezas que coinciden estrechamente con el producto final, lo que lo hace ideal para pruebas y validación.

¿Por qué elegir el lanzamiento de vacío?

Se beneficia de la fundición al vacío cuando necesita flexibilidad, velocidad y calidad en el desarrollo de su producto. Los fabricantes a menudo seleccionan este proceso por varias razones:

1. Rentabilidad: evita altos costos iniciales, lo que lo hace adecuado para carreras pequeñas a medianas.

2. Resultados de alta calidad: logras excelentes acabados superficiales y tolerancias estrechas, que son esenciales para los prototipos.

3. Versatilidad del material: puede elegir entre una amplia gama de resinas para imitar diferentes propiedades.

4. Velocidad: acelera su ciclo de prototipos rápidos con tiempos de respuesta cortos.

5. Personalización y complejidad: produce formas intrincadas y detalles finos con facilidad.

Consejo: la fundición al vacío se destaca de otros métodos porque utiliza un vacío para eliminar las burbujas de aire, lo que resulta en piezas de mayor calidad. Por ejemplo, la fundición centrífuga no puede coincidir con este nivel de detalle o consistencia, especialmente para diseños complejos.

Encuentra un lanzamiento de vacío ampliamente utilizado en industrias como automotriz, dispositivos médicos, aeroespaciales y bienes de consumo. Este proceso le brinda la confianza para pasar del concepto a la producción de manera rápida y eficiente.

El proceso de fundición al vacío

Paso 1: Creación de modelos maestros

Comienza el proceso de fundición al vacío creando un modelo maestro. Este modelo sirve como plantilla para cada parte que produce. Puede elegir entre varios materiales para su maestro, cada uno que ofrece beneficios únicos. WAX le permite dar forma a los detalles finos . de plástico que le brindan durabilidad y versatilidad. El metal proporciona resistencia y funciona bien para modelos de alta calidad.

Te aseguras de que el modelo maestro tenga una superficie impecable. Cualquier imperfección en el maestro se transferirá a todos los prototipos que emite.

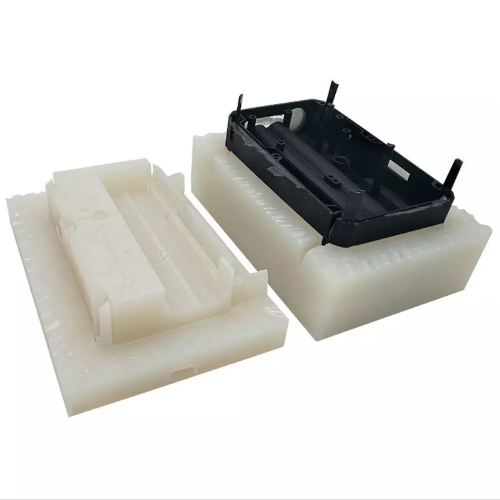

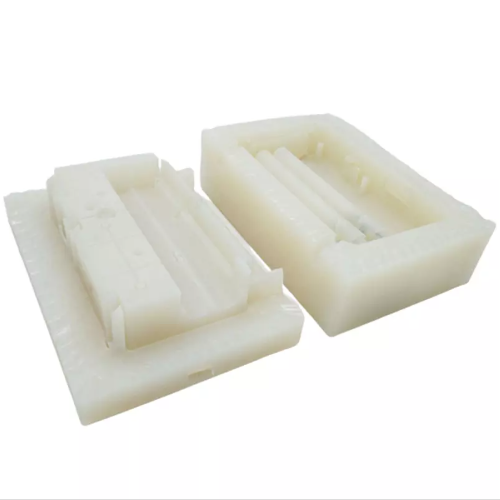

Paso 2: fabricación de moho de silicona

A continuación, crea el molde de silicona al encerrar el modelo maestro en silicona líquida. La silicona se cura alrededor del maestro, capturando cada detalle. Luego divide el molde para quitar el maestro, dejando una cavidad precisa. El molde de silicona puede reproducir formas complejas y texturas finas.

La dureza de la silicona afecta la precisión de su molde. La silicona más suave puede causar mayores desviaciones , por lo que debe experimentar para encontrar el equilibrio correcto.

Puede usar cada molde de silicona para múltiples ciclos, lo que hace que el proceso de fundición al vacío sea eficiente para la producción de bajo volumen.

Paso 3: vertido y curado al vacío

Prepara la resina y la vierte en el molde de silicona. El proceso de fundición al vacío utiliza una cámara de vacío para eliminar las burbujas de aire de la resina. Este paso asegura que la resina llene cada parte del molde, incluso en áreas complejas. Luego cura la resina, ya sea a temperatura ambiente o con calor suave, para solidificar la pieza. Este proceso produce piezas que coinciden estrechamente con su prototipo original.

Paso 4: Toques finales

Después de curarse, elimina la parte del molde de silicona. Realizas varias técnicas de acabado para lograr una apariencia de calidad de producción.

Inspecciona cada parte en busca de defectos y verifica las dimensiones. Puede aplicar pintura o recubrimientos para que coincidan con la apariencia del producto final. Este paso final asegura que su proceso de fundición al vacío ofrece piezas listas para la presentación o las pruebas funcionales.

Essentials de diseño para una fundición de vacío exitosa

Consideraciones de diseño clave

Logras piezas de alta calidad en la fundición al vacío al enfocarse en elementos de diseño esenciales. El diseño adecuado asegura que sus prototipos funcionales cumplan con los requisitos visuales y mecánicos. Comience por mantener un grosor de pared constante. Las paredes delgadas por debajo de 0,75 mm pueden conducir a puntos débiles, mientras que las secciones demasiado gruesas pueden causar deformación. Los jefes y las costillas agregan fuerza, pero requieren un tamaño cuidadoso. Los ángulos de borrador lo ayudan a eliminar las piezas del molde de silicona sin daños.

Aquí hay una referencia rápida para los parámetros de diseño crítico:

Consejo: siempre diseñe con porosidad y contracción en mente. Use una cámara de vacío para eliminar el aire atrapado y permitir una ligera contracción durante el proceso.

Acabado superficial y elección de material

Usted controla el acabado superficial y las propiedades mecánicas de sus prototipos funcionales seleccionando los materiales correctos. Las superficies suaves funcionan mejor para piezas visibles, mientras que los acabados texturizados pueden ocultar imperfecciones menores. La elección del material también afecta la transparencia, el color, el brillo y la fuerza. Por ejemplo, las resinas similares a PMMA le dan piezas claras, mientras que los materiales de goma ofrecen flexibilidad.

Se asegura de que sus prototipos de fundición al vacío satisfagan las necesidades visuales y funcionales al hacer coincidir las propiedades del material con su aplicación.

Errores de diseño comunes para evitar

Usted evita errores costosos al reconocer las trampas de diseño comunes en la fundición al vacío de alta precisión. La selección inapropiada de materiales conduce a una mala calidad y mayores costos. El diseño de moho irracional provoca un grosor desigual y áreas débiles. La temperatura de formación incorrecta puede dar lugar a una flacidez o piezas incompletas. La velocidad de formación incorrecta o el tiempo de enfriamiento introduce deformación y inestabilidad dimensional. Descuidar el postprocesamiento de hojas afilados y un aspecto inacabado.

Nota: Usted mejora la calidad de sus prototipos funcionales revisando su diseño en cada etapa y siguiendo las mejores prácticas para la prototipos rápidos.

Aplicaciones del lanzamiento de vacío en todas las industrias

Industria automotriz

Encuentra aplicaciones de fundición al vacío esenciales en el sector automotriz. Este proceso le permite crear piezas de fundición de vacío de alta calidad para prototipos y componentes funcionales. Puede desarrollar y probar rápidamente los adornos interiores, las piezas del tablero y los componentes subyacentes . La capacidad de producir fascias del tablero, grupos de instrumentos, carcasas de consola central y entornos de cambio de engranajes le permite validar los diseños antes de la producción en masa. Logras una alta precisión dimensional y acabado superficial, lo cual es crucial para evaluar las modificaciones de diseño y las propiedades del material. Este enfoque respalda la prototipos rápidos y lo ayuda a llevar nuevos vehículos al mercado más rápido.

• Adornos interiores

• Fascias de tablero y grupos de instrumentos

• Carcasas de consola central y compartimentos de almacenamiento

• Biseles de manija de la puerta y paneles de interruptor de ventana

• Los rodeos de cambio de engranaje e interfaces de control climático

• Parrillas de altavoces y puntos de venta de ventilación

• Componentes subyacentes




Bienes de consumo

Las aplicaciones de fundición al vacío en la fabricación de bienes de consumo lo ayudan a acelerar el desarrollo de productos. Puede crear prototipos funcionales y piezas de plástico de lotes pequeños que cierran la brecha entre la creación de prototipos y la producción a gran escala. El proceso aprovecha el moldeo de silicona y la fundición de uretano, lo que lo hace adaptable para varios diseños de productos.

Usted se beneficia de la prototipos rápidos y la capacidad de probar las piezas de fundición al vacío rápidamente, asegurando que sus productos lleguen al mercado de manera eficiente.

Aplicaciones aeroespaciales y médicas

Confías en la fundición de vacío para prototipos de dispositivos aeroespaciales y médicos porque ofrece alta calidad de producción y tiempos de respuesta rápidos. Puede crear geometrías complejas sin restricciones de diseño, utilizando materiales rígidos y flexibles. La flexibilidad de los moldes de silicona significa que no necesita ángulos de borrador, lo que simplifica el proceso de diseño.

• Alta calidad de producción para piezas a corto plazo

• Tiempo de respuesta rápido para prototipos

• Capacidad para crear geometrías complejas

• Flexibilidad en las opciones de materiales, incluidos los materiales rígidos y flexibles.

• No hay necesidad de ángulos de borrador debido a la flexibilidad del molde de silicona

Encuentra este proceso ideal para hacer prototipos funcionales y prototipos de dispositivos médicos de manera rápida y rentable. Puede iterar los diseños rápidamente, probarlos y refinarlos, y producir lotes de bajo volumen sin altos costos iniciales. Las piezas sobre moldeadas, que combinan materiales rígidos y flexibles, son posibles. Las resinas de poliuretano biocompatibles hacen que la fundición al vacío sea adecuada para aplicaciones médicas, incluidos equipos médicos y dispositivos de prueba personalizados.

Equipo industrial

Utiliza la fundición al vacío para producir componentes de equipos industriales que exigen propiedades y precisión del material superior. Este proceso reduce la porosidad y mejora las propiedades mecánicas, lo cual es crucial para las superaltas y las piezas de alto rendimiento. Puede lograr diseños intrincados y tolerancias estrechas, lo que garantiza que sus piezas de fundición al vacío cumplan con los estrictos estándares de la industria.

• Propiedades de material superior con porosidad reducida

• Geometrías complejas y tolerancias estrechas

• Excelente acabado superficial, minimizando el acabado adicional

• Eficiencia del material controlando el flujo de material fundido

Obtiene componentes confiables de alta calidad para maquinaria industrial, lo que respalda una amplia gama de aplicaciones de fundición al vacío en entornos exigentes.

Ventajas del lanzamiento de vacío sobre procesos competidores

Comparación de costos

Obtiene una rentabilidad significativa cuando elige el lanzamiento de vacío para la producción de bajo volumen. El proceso utiliza moldes de silicona, que cuestan mucho menos que las herramientas de acero requeridas para el moldeo por inyección. Evita altas inversiones iniciales y paga solo por lo que necesita. Para lotes pequeños, la fundición al vacío puede ahorrarle 30-60% en comparación con el moldeo por inyección. El mecanizado CNC también tiene mayores costos para formas complejas y genera más desechos materiales.

• Reduce los gastos de herramientas con moldes de silicona.

• Evita grandes inversiones para carreras pequeñas.

• Usted se beneficia de la rentabilidad de los prototipos y los lotes piloto.

Consejo: la fundición al vacío le brinda la flexibilidad de probar los diseños sin comprometerse con herramientas costosas.

Tiempo de entrega y velocidad de producción

Experimenta un cambio rápido con la fundición al vacío. El proceso generalmente ofrece piezas en 1 a 2 semanas, lo que lo ayuda a acelerar su ciclo de desarrollo. El moldeo por inyección requiere tiempos de entrega más largos para las herramientas, pero una vez que los mohos están listos, la producción se acelera. El mecanizado CNC puede producir piezas rápidamente, pero los costos aumentan con la complejidad.

• El fundición al vacío ofrece un cambio de 1 a 2 semanas.

• El moldeo por inyección necesita más tiempo para la creación de moho.

• El mecanizado CNC es rápido para piezas simples.

Puede pasar del diseño al prototipo en días, no meses, cuando usa la fundición al vacío.

Complejidad y flexibilidad de diseño

Usted desbloquea una mayor flexibilidad de diseño con fundición al vacío. El proceso se adapta a las intrincadas geometrías, lo que le permite crear costillas, socavaciones y logotipos en relieve con facilidad. Puede realizar cambios de diseño de manera rápida y rentable porque los moldes de silicona son fáciles de modificar o reemplazar. La fundición al vacío sobresale en la producción de prototipos y pequeñas carreras de producción con excelente acabado superficial y detalles.

1. Creas formas complejas sin limitaciones.

2. Ajusta los diseños de manera asequible para cada iteración.

3. Logras acabados de alta calidad para pruebas funcionales y visuales.

La fundición al vacío respalda la innovación al permitirle experimentar con nuevas ideas y refinar sus productos antes de ampliar la producción.

Especificaciones técnicas y puntos de referencia de la industria

Precisión y contracción

Espere una alta precisión del proceso de fundición al vacío, especialmente cuando necesita prototipos confiables o piezas de lotes pequeños. La precisión dimensional es una prioridad. La mayoría de los proyectos logran tolerancias que cumplen o superan los estándares de la industria. Por ejemplo, puede mantener tolerancias estrictas en una gama de tamaños de piezas:

Puede ver cómo cambia la tolerancia con el tamaño de la pieza en el cuadro a continuación:

Las tasas de contracción en la fundición al vacío siguen siendo bajas, lo que lo ayuda a mantener la precisión y el ajuste dimensionales. La contracción típica cae entre 0.15% y 0.30%. Esta baja contracción significa que sus piezas encajarán bien durante el ensamblaje y las pruebas.

Nota: Siempre tenga en cuenta la contracción en su diseño para garantizar que la parte final cumpla con sus requisitos dimensionales.

Rango de temperatura y limitaciones de materiales

Selecciona materiales según el rendimiento que necesita de sus piezas. La fundición al vacío admite una amplia gama de resinas, cada una con propiedades únicas. Puede elegir materiales que ofrezcan alta elasticidad, rigidez o resistencia a la temperatura. Por ejemplo, puede usar policarbonato o PMMA para piezas que necesitan soportar temperaturas más altas o requerir resistencia al choque. El caucho y el polipropileno proporcionan flexibilidad y absorción de impacto. Nylon y ABS llenos de vidrio ofrecen resistencia y estabilidad dimensional.

Siempre debe coincidir con su elección de material con las demandas de su aplicación. Este enfoque asegura que logre el equilibrio correcto de precisión dimensional, precisión y durabilidad en cada parte que produzca.

Consejos de expertos para optimizar proyectos de fundición al vacío

Las mejores prácticas para pilotos de alto volumen

Puede escalar sus proyectos de casting de vacío de manera eficiente siguiendo las mejores prácticas probadas. Cuando planifique pilotos de alto volumen, concéntrese en optimizar cada paso para mantener los costos de calidad y control. La fundición al vacío funciona mejor para volúmenes de producción baja a media, generalmente hasta unos pocos cientos de partes. Usted logra excelentes resultados cuando utiliza este proceso para prototipos y producción de componentes complejos de lotes pequeños.

• Produce prototipos de alta calidad con fundición al vacío.

• Administra ejecuciones de volumen bajo a medio con resultados consistentes.

• Usted mejora la eficiencia y la rentabilidad al comprender cada paso de proceso.

Consejo: Planifique su horario de producción cuidadosamente. Extiende la vida útil del moho y reduce el tiempo de inactividad girando moldes y monitoreando el desgaste.

Bucles iterativos de diseño y retroalimentación

Mejora la calidad de sus proyectos de fundición al vacío mediante el uso de bucles de diseño y retroalimentación iterativos. Este enfoque lo ayuda a refinar los prototipos y cumplir sus objetivos más rápido. Comience definiendo objetivos claros para su prototipo, incluido el rendimiento y la funcionalidad. Construya su prototipo inicial utilizando métodos de prototipos rápidos. Pruebe la parte y recopile comentarios de los usuarios y las partes interesadas. Analice los comentarios para identificar áreas de mejora. Repita el ciclo hasta que su prototipo cumpla con todos los requisitos.

1. Defina objetivos y criterios para su prototipo.

2. Diseñe y construya la primera versión utilizando prototipos rápidos.

3. Pruebe y evalúe el prototipo con las partes interesadas.

4. Analice la retroalimentación y refine el diseño.

5. Repita el ciclo hasta alcanzar sus objetivos.

Nota: Acelera el desarrollo y mejora la calidad de la parte al adoptar la mejora y la retroalimentación continua.

Obtiene ventajas significativas con el lanzamiento de vacío en todas las industrias.

• Los sectores automotriz y aeroespacial se benefician de la prototipos rápidos y el ahorro de costos.

• Los campos médicos y de atención médica dependen de componentes precisos y personalizados.

• Los fabricantes de productos y productos electrónicos de consumo prueban los diseños de productos de manera eficiente.

• Los productores de equipos industriales crean piezas duraderas de lotes pequeños.

Usted ve innovaciones como , la optimización impulsada por la IA de la automatización y el casting multimaterial. La industria avanza hacia prácticas sostenibles y ciclos de producción más rápidos.

Preguntas frecuentes

¿Qué tipos de materiales puedes usar en la fundición al vacío?

Selecciona entre una amplia gama de resinas de poliuretano, incluidos los grados de goma, de goma y transparentes. Estos materiales le permiten igualar las propiedades mecánicas y visuales de sus piezas de producción finales.

¿Cuántas partes puedes producir con un molde de silicona?

Por lo general, crea de 10 a 25 partes a partir de un solo molde de silicona. La vida del molde depende de la complejidad de la pieza, la elección del material y el nivel de detalle requerido para sus prototipos.

¿Cómo se compara la fundición al vacío con el moldeo por inyección para la producción de bajo volumen?

Usted alcanza costos de herramientas más bajos y un cambio más rápido con moldeo por vacío frente a moldeo por inyección. Este método se adapta a pequeños lotes y prototipos, mientras que el moldeo por inyección funciona mejor para la fabricación de alto volumen.

¿Se pueden la fundición al vacío replicar formas complejas mejores que la impresión 3D?

Produce detalles intrincados y superficies lisas con fundición al vacío frente a la impresión 3D. Los moldes de silicona capturan características finas, y el proceso elimina las líneas de capa, lo que resulta en partes que se parecen mucho a los productos finales.

¿Qué industrias se benefician más del lanzamiento de vacío?

Encuentra una fundición al vacío ampliamente utilizada en automotriz, aeroespacial, dispositivos médicos, electrónica de consumo y equipos industriales. Estos sectores se basan en prototipos rápidos y producción de lotes pequeños para pruebas y validación.

Consejo: siempre consulte con su socio de fabricación para seleccionar el mejor proceso para las necesidades de su proyecto.
