Estampado de conceptos básicos de diseño de die: una guía práctica 2025 para ingenieros

¿Alguna vez se preguntó cómo se forman las piezas de metal de manera tan precisa y rápida? El diseño de Stamping Die es el secreto detrás de la velocidad y precisión de la fabricación moderna.

Esta guía es para ingenieros, fabricantes de herramientas y planificadores de producción que buscan mejores resultados. Aprenderá tipos de troqueles, pasos de diseño, materiales y técnicas de herramientas inteligentes.

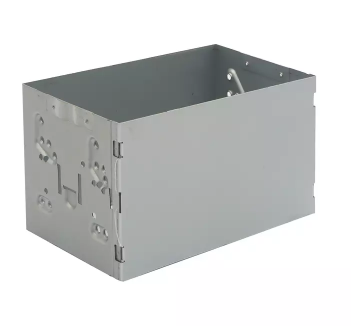

¿Qué es un troquel de estampado?

Definición y papel en la formación de chapa

Un troquel de estampado es una herramienta hecha a medida que se usa para dar forma o cortar las hojas de metal. Se coloca dentro de una máquina de prensa y aplica la fuerza para formar piezas. Dependiendo de cómo esté diseñado, puede cortar, doblar, dibujar o golpear metal en muchas formas. Estos troqueles son esenciales para crear piezas consistentes y de alta calidad como soportes, clips, cubiertas y conectores. A menudo se usan en industrias como automotriz, electrónica, electrodomésticos y aeroespaciales. La prensa y el troquel deben coincidir perfectamente para que cada parte se haga con especificaciones exactas. Sin un dado adecuado, incluso las piezas de metal simples tomarían demasiado tiempo en hacer o no serían uniformes.

La importancia de los troqueles en la producción automatizada

Los troqueles juegan un papel muy importante en la fabricación automatizada. Ayudan a reducir la mano de obra, acelerar la producción y menores costos. Dado que los troqueles se usan en máquinas que funcionan a alta velocidad, deben ser precisas y duraderas. Un dado bien diseñado admite sistemas de alimentación automáticos, por lo que las piezas se pueden hacer continuamente sin detenerse. En líneas de alto volumen, los troqueles progresivos permiten múltiples operaciones en un solo golpe. Es por eso que la mayoría de las fábricas modernas confían en ellas para cumplir con los plazos ajustados y los objetivos de calidad. Si el dado falla, la producción se detiene. Por lo tanto, mantenerlo en la mejor forma es tan importante como diseñarlo correctamente.

Glosario de términos de died de estampado común

Aquí hay una breve lista de palabras que verá a menudo en el diseño de die:

Estos términos son la base para comprender cómo funcionan los troqueles en la producción.

Establecer conceptos básicos de diseño de die para ingenieros

Componentes clave de un conjunto de troqueles

Un conjunto de troqueles de estampado está hecho de varias partes importantes que funcionan juntas para dar forma al metal. Los zapatos de matriz son las placas base. Sostienen todo en su lugar y dan toda la fuerza de configuración. Luego están las placas de matriz, que incluyen características de corte y formación. Hacen contacto con el metal durante cada ciclo de prensa. Se agregan pasadores de guía y bujes para mantener las piezas superiores e inferiores alineadas a medida que se abre y cierra el dado. Si no están alineados, la herramienta podría romper o producir piezas malas. Los strippers ayudan a eliminar el metal del golpe después de cortar o formar. Sin ellos, el material puede mantenerse o dañarse. Cada parte debe diseñarse cuidadosamente para que se ajuste a la estructura general del troquel y la configuración de presione.

Selección de material para platos y zapatos

Elegir el material correcto es un gran problema en el diseño de matriz. La mayoría de los ingenieros van con acero porque es fuerte, duradero y asequible. Pero no todo el acero es el mismo. Algunos usan tipos bajos en carbono porque son fáciles de mecanizar. Otros eligen grados más duros para una mejor resistencia al desgaste. Para troqueles más ligeros que necesitan velocidad, se utilizan aleaciones de aluminio. Cortan el peso pero aún mantienen la forma bajo presión. Los insertos de carburo se agregan en zonas de alto nivel donde los golpes golpean con más frecuencia. Es importante equilibrar la fuerza, la maquinabilidad y el costo. El material que elige afecta cuánto dura el dado y con qué frecuencia necesita mantenimiento.

Factores de espesor y tamaño de la matriz de matriz

El grosor y el tamaño afectan el establo que será el troquel bajo estrés. Cuando la prensa aplica la fuerza, el dado debe mantenerse estable. Si el material que se está estampando es grueso o fuerte, las placas y los zapatos también deben ser más gruesos. La capacidad de la prensa también es importante. Una prensa más grande con más tonelaje pone más carga en el dado. Es por eso que los ingenieros verifican la altura de cierre y el rango de trazo antes de la construcción. Si está diseñando un dado progresivo con muchas estaciones, necesitará soporte adicional. El diseño tiene que dejar suficiente espacio para cada operación mientras se ajusta dentro de la cama de prensa. Obtenga el equilibrio correcto y reducirá la desalineación, las grietas y el tiempo de inactividad.

Tipos de troqueles y sus aplicaciones

Dies simples para operaciones básicas

Los troqueles simples, también llamados troqueles de un solo éxito, realizan solo una acción por carrera de prensa. Esa acción podría ser cortar, doblar o formar. Son fáciles de construir y baratos de mantener, lo que los hace excelentes para carreras cortas o prototipos. Si solo necesita hacer un hoyo o recortar una parte, esta suele ser la mejor opción. Vemos estos usados en talleres de reparación, laboratorios de I + D y líneas de producción de bajo volumen.

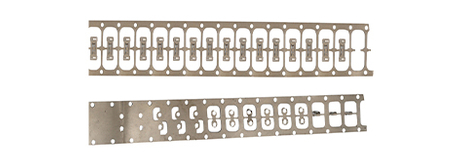

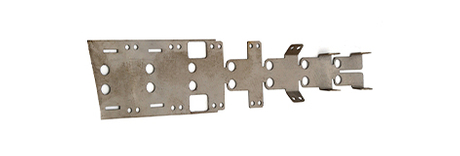

Dies progresivos para la producción de alta velocidad

Los troqueles progresivos están construidos para la velocidad y la precisión. Realizan múltiples pasos en una larga tira de metal a medida que se alimenta. Cada estación de la matriz agrega una operación diferente como la flexión o el golpe. Al final, se cae una parte terminada. Estos troqueles funcionan mejor cuando necesitas hacer miles de partes idénticas rápidamente. La electrónica y las industrias automotrices los usan diariamente. Pero tardan más en diseñar y cuestan más por adelantado. La recompensa vale la pena en carreras de alto volumen.

Dies compuestos para múltiples cortes planos

Los troqueles compuestos hacen múltiples cortes durante una sola carrera de prensa. A diferencia de los troqueles progresivos, la hoja no se mueve a través de diferentes estaciones. Se mantiene en un lugar mientras la herramienta golpea varias características a la vez. Estos troqueles son perfectos para hacer piezas planas como lavadoras o anillos. Reducen el manejo, ahorran tiempo y mantienen los bordes cortados limpios. Si la parte es simple pero tiene más de un corte, este dado ahorra esfuerzo.

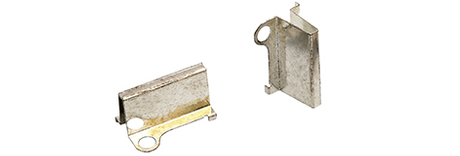

Combinación muere para cortar y formar

La combinación muere corta y forman el material en un solo movimiento. Funcionan cuando una parte necesita un agujero perforado y una curva realizada al mismo tiempo. En lugar de hacerlos en dos herramientas, lo haces en una. Eso significa menos tiempo de prensa y menos configuraciones. Se usan mucho en hardware de electrodomésticos y electrónicos. Pero necesita una buena alineación y diseño para evitar defectos, ya que la formación y el corte crean fuerzas muy diferentes.

Blanking, Piercing, doblando y formando Dies

Algunos troqueles se especializan en una sola tarea. Un troquel de blanking corta la forma plana de una sábana. Los troqueles penetrantes hacen agujeros o ranuras. La flexión de la flexión empuja el material en un ángulo establecido. Los troqueles de formación dan forma al metal en curvas o partes 3D más complejas. Estas son las herramientas centrales detrás de casi todas las partes de metal estampada. Cada uno se enfoca en una sola acción, pero a menudo se combinan o se secuencian en configuraciones de morbosidad.

Línea muere para carreras de bajo volumen flexibles

Los troqueles de línea se usan cuando el trabajo no necesita la velocidad de un dado progresivo. Coloque la pieza manualmente, o usa un alimentador, y la mueve a través de una estación a la vez. Cada dado realiza una sola función como flexión o muesca. Estos son perfectos para lotes pequeños o piezas más grandes que no se ajustan a las herramientas progresivas estándar. Son comunes en las tiendas de trabajo y la fabricación personalizada donde cada parte es un poco diferente.

Cómo diseñar una matriz de estampado paso a paso

Estudio de viabilidad inicial y análisis de procesos

Antes de saltar a los modelos CAD o la selección de acero para herramientas, primero debe preguntar una cosa. ¿Se puede estampar esta parte? Eso significa verificar la forma, el tamaño y el material. Si tiene esquinas afiladas, curvas profundas o tolerancias estrechas, es posible que necesite formarse en etapas. Mire el grosor de la pared, la dirección del grano y qué acabado superficial se requiere. Si no se puede hacer con el estampado estándar, es posible que deba repensar el enfoque o usar procesos secundarios como el mecanizado.

Seleccionando el método de estampado correcto

Una vez que la parte pasa la verificación de factibilidad, el siguiente paso es elegir el mejor método de formación. ¿Debería estar en blanco, doblado, dibujado o tal vez perforado? A veces es una mezcla. El dibujo funciona para tazas o carcasas profundas. La flexión es mejor para ángulos y soportes. Piense en cuánto se extenderá el metal. Si lo empuja demasiado rápido, podría romperse. Planifique si necesitará pasos intermedios como restricciones o nivelación. De esa manera, la parte no falla a la mitad de la producción.

Elegir el tipo de dado ideal

Ahora es el momento de igualar la parte con el estilo de dado correcto. Si la pieza es simple y está hecha en bajo volumen, un troquel de un solo golpe podría hacer el truco. Si es complejo y de alto volumen, un dado progresivo ahorra tiempo. Para cortes de tolerancia ajustados, es posible que necesite un compuesto o un dado combinado. No se trata solo de geometría. Considere el presupuesto, el tiempo de entrega y la disponibilidad de prensa también. Cada elección afecta la velocidad de producción y la calidad final de la parte.

Diseño de geometría estructural y de herramientas

Aquí es donde realmente comienza el trabajo técnico. Diseñará el marco principal, los componentes de trabajo y los sistemas de guía. Punches, troqueles, resortes, levantadores: todos necesitan espacio y soporte. Asegúrese de que cada golpe tenga espacio libre y copia de seguridad. Elija los tipos de acero de herramienta basados en la carga de cada pieza. El carburo a menudo se usa para áreas de alta ropa. El objetivo es evitar la desalineación o deflexión. Incluso un pequeño desajuste puede arruinar miles de partes.

Planificación de diseño de tiras para la eficiencia del material

Un buen diseño de tira puede reducir los costos de materiales por mucho. Mapee cómo se espaciará cada parte a través de la bobina. Mantenga las piezas cerca, pero deje espacio para correas, agujeros de piloto y alivio de la rebaba. No quieres piezas atascando la prensa. Pruebe diferentes diseños para ver cuál le da el mayor rendimiento de cada hoja. Incluya las características de recorte de chatarra y de transporte si es necesario. Use el software de anidación si está disponible, hace una gran diferencia.

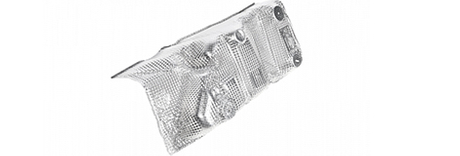

Diseño de la cara y simulaciones de formación

Una vez que su diseño esté listo, da forma a la cara del troquel. Esta superficie controla cómo fluye el metal durante el prensado. Las simulaciones te ayudan a predecir arrugas, springback o grietas. Use diagramas de límite de formación y tramas de adelgazamiento para arreglar las zonas de problemas antes de la construcción. Si la pieza tiene formas complejas, es posible que deba diseñar pre-formas que remodelen el material paso a paso. Asegúrese de ajustar las perlas de dibujo o el tamaño de radio si los resultados se ven desiguales o sobrecargados.

Diseño final de CAD, redacción y estandarización

Ahora es el momento de documentar todo. Construya un modelo 3D completo y extraiga dibujos de trabajo. Agregue alturas de cierre, límites de carrera y llamadas de material. Compruebe si su diseño se ajusta a la prensa que planea usar. Siga los estándares nacionales o de la empresa para el dimensionamiento y las tolerancias. Etiqueta los números de pieza, las revisiones y los materiales claramente. Una vez aprobados, los archivos van al mecanizado y comienza la verdadera matanza.

Simulación, prueba y creación de prototipos

Por qué importan la predicción FEA y en blanco

Antes de cortar acero o herramienta de pedido, el acero, los ingenieros generalmente ejecutan simulaciones digitales. FEA, o análisis de elementos finitos, ayuda a predecir cómo el metal se comportará bajo la fuerza. Muestra dónde pueden ocurrir arrugas, adelgazamiento o divisiones. Podemos probar diferentes colocaciones de cuentas o cambiar los tamaños de radio sin desperdiciar material. Otro beneficio importante es la predicción en blanco. Muestra la forma del metal crudo antes de formarse. De esa manera, podemos evitar el recorte adicional o el material desperdiciado más tarde. Incluso un pequeño cambio en la forma en blanco puede ahorrar tiempo y reducir el chatarra en la producción.

Análisis de la cuadrícula círculo y controles de adelgazamiento

El análisis de la cuadrícula Circle es una forma práctica de verificar cómo se extiende el metal. Aplica un patrón de círculos en una lámina de metal, lo ejecuta a través del proceso de formación y luego mide cómo se deforman los círculos. Si se extienden en óvalos largos, significa que el área está bajo tensión y podría estar adelgazando demasiado. Es especialmente útil para un dibujo profundo o formas complejas. Los controles de adelgazamiento ayudan a confirmar si el material permanece dentro de los límites seguros. Si es demasiado delgado, la pieza puede romperse o fallar bajo uso. Combinado con la simulación, este paso ayuda a los ingenieros a captar problemas antes de que comience la producción en masa.

Construyendo y evaluando prototipos

Los prototipos llevan el mundo virtual al verdadero. Incluso si un diseño se ve perfecto en CAD, todavía necesitamos probarlo físicamente. Una herramienta prototipo, a veces solo un dado de una sola etapa, está hecha de materiales más suaves o menos costosos. Se usa para sellar un pequeño número de piezas de prueba. Verificamos el ajuste, el acabado y la integridad estructural. Si la pieza no coincide con la impresión o tiene defectos visibles, podemos regresar y ajustar las herramientas. Este paso también nos permite probar qué tan bien se ajusta la pieza con los componentes de apareamiento. En industrias como el automóvil o aeroespacial, una buena etapa prototipo puede prevenir meses de reelaboración más adelante.

Técnicas avanzadas de diseño de die en 2025

Uso de gemelos digitales para diseño predictivo

Digital Twin Technology nos permite crear una copia virtual en vivo de la configuración de Die. Refleja la herramienta del mundo real, rastrea el rendimiento y predice el desgaste antes de que ocurra la falla. Los ingenieros pueden probar los cambios en tiempo real sin detener la producción. Si un golpe desalinea o un componente muestra estrés temprano, lo atraparemos temprano. Ahorra tiempo, evita las averías y admite decisiones de mantenimiento más inteligentes. Esto es especialmente útil en operaciones de alto volumen, donde el tiempo de inactividad se vuelve costoso rápidamente.

Optimización de topología para herramientas livianas

Algunos componentes del troquel son más pesados de lo que deben ser. Ahí es donde entra en la optimización de la topología. Utiliza un software avanzado para eliminar el material de las áreas de bajo estrés mientras mantiene la fuerza en las zonas clave. El resultado es una herramienta que es más ligera pero aún rígida. Es ideal para grandes troqueles que necesitan andar en bicicleta rápido o caber en ventanas de presión apretada. Las herramientas más ligeras reducen el uso de energía y hacen que el manejo sea más seguro durante la configuración o el mantenimiento. A menudo vemos esto emparejado con impresión 3D para crear formas complejas que el mecanizado normal no puede manejar.

Impresión 3D para prototipo y herramientas complejas

La impresión 3D, también llamada fabricación aditiva, nos brinda libertad de diseño total. Podemos crear insertos, formar bloques o canales de enfriamiento Capa por capa. Para las herramientas prototipo, este método ahorra tiempo y nos permite probar nuevas ideas rápidamente. Las características complejas que llevarían días a la máquina ahora se pueden imprimir en horas. No es solo para plástico tampoco. Las nuevas máquinas funcionan con aceros para herramientas y metales híbridos, lo que las hace adecuadas para estampado de baja ejecución o troqueles suaves en entornos de I + D.

Corte láser y EDM para mecanizado de precisión

El corte con láser proporciona tolerancias apretadas y bordes lisos, incluso en acero endurecido. Es perfecto para recortar, perfiles de blaning o cortar cuñas y capas espaciadoras. Cuando necesitamos detalles ultrafinos o esquinas afiladas, EDM (mecanizado de descarga eléctrica) hace el trabajo. Utiliza chispas eléctricas para cortar el metal sin contacto. Eso significa que no hay desviación de herramientas o rebabas. EDM a menudo se usa para detalles de perforación, ranuras estrechas o características demasiado pequeñas para fresar. Ambos métodos mejoran la precisión y la repetibilidad sin ralentizar la producción de herramientas.

Mantener y extender la vida de la die

Importancia del mantenimiento preventivo

El estampado muere requiere mucho estrés con el tiempo. Si esperamos hasta que se rompe una herramienta, corremos el riesgo de piezas dañadas y tiempo de inactividad costoso. Es por eso que el mantenimiento preventivo es importante. Nos ayuda a atrapar el uso temprano y mantener el dado funcionando sin problemas. Un plan de mantenimiento regular incluye limpieza, lubricación y verificación de grietas o componentes sueltos. Estos pasos son simples, pero omitirlos conduce a problemas más grandes rápidamente.

Afilado, limpieza e rutinas de inspección

Los golpes y los insertos de matriz se vuelven opacos de los golpes repetidos. Las herramientas aburridas crean rebabas, agujeros desalineados o incluso presionan sobrecargas. Afilarlos restaura la calidad del borde y mantiene las piezas dentro de la tolerancia. La limpieza es igual de importante. El polvo de metal, el aceite y los escombros pueden bloquear el movimiento o las superficies de rastreo. Establezca un horario para borrar los componentes, limpiar las rutas de lubricación y eliminar la acumulación de chatarra. Durante las inspecciones, revisamos los pernos, los resortes y los alfileres de guiación para la aflojamiento o el daño. Es mejor reemplazar un pasador usado hoy que detener una línea mañana.

Prácticas adecuadas de calado y realineación

Incluso una pequeña brecha en la configuración de la matriz puede desecharlo todo. Ahí es donde entra el calzado. Se agregan láminas de metal delgadas bajo componentes para volver a alinearse todo. También volvemos a verificar el espacio entre golpes y troqueles utilizando medidores de sensor o indicadores de marcación. Si el dado está fuera del paralelo, la prensa podría sobrecargar un lado, causando desgaste o agrietamiento desigual. Alinear el troquel después del afilado o el reemplazo de la pieza ayuda a mantener cada carrera consistente.

Seleccionar aceros y recubrimientos de herramientas de larga duración

Algunos materiales duran más que otros. Los aceros o los carburos de alta velocidad se resisten mejor que las aleaciones básicas. En trabajos de alto volumen, esa diferencia ahorra dinero con el tiempo. Los recubrimientos superficiales como la lata o el DLC reducen la fricción y evitan que el metal se pegue. También ayudan a mantener los bordes más largos. Elegir el acero derecho y el acabado superficial depende del material de la pieza, la velocidad de prensa y el tipo de operación. Una buena mezcla extiende la vida útil de la herramienta y reduce la frecuencia de afilado.

Seguimiento de desgaste e implementación de la gestión del ciclo de vida

La vida de la herramienta de seguimiento nos ayuda a evitar sorpresas. Podemos marcar cada inserto con un recuento de usos o registro de trazos de presentación en una hoja de seguimiento. Algunas tiendas usan sensores o software para alertar a los operadores cuando un componente se acerca a su límite. Los indicadores de desgaste visual son otra opción. Muestran cuánto material ha sido molido por un golpe o muere. Planificar reemplazos antes de la falla significa menos piezas rechazadas y un mejor tiempo de actividad. El seguimiento del ciclo de vida también ayuda con los rediseños de presupuestos y herramientas más adelante.

Piezas estampadas electrocheladas y diseño de superficie

¿Qué es la electroplatación y por qué usarlo?

La electroplatación agrega una capa delgada de metal a la superficie de una parte estampada. Colocamos la parte en una solución, aplicamos corriente eléctrica y se unen los iones metálicos a su superficie. Suena simple, pero los resultados pueden ser potentes. Mejora el rendimiento de la pieza sin cambiar el diseño original. La electroplatación a menudo se usa en conectores, terminales y soportes, básicamente cualquier cosa que necesite protección adicional o mejor función.

Beneficios: resistencia a la corrosión, conductividad, capacidad de soldadura

La razón más común por la que usamos la electroplatación es combatir la corrosión. Una parte de acero o cobre se oxidará rápidamente si se deja desnudo. Agregue una capa de níquel o zinc, y puede durar en entornos duros. Para piezas electrónicas, la conductividad es clave. Los recubrimientos de oro y plata ayudan a transportar corriente casi sin pérdida. Es por eso que los usamos en PCB, sensores y piezas de alta frecuencia. Algunos acabados también ayudan con la soldadura. El enchapado de estaño, por ejemplo, proporciona una superficie limpia que se une rápidamente con soldadura. Es popular en las piezas electrónicas y de electrodomésticos que necesitan uniones rápidas y fuertes.

Acabados comunes: níquel, oro, lata, zinc, cromo

Cada metal de recubrimiento tiene sus propias fortalezas. El níquel es duro y suave, perfecto para la resistencia al desgaste general. El oro tiene una alta conductividad y no se empaña. La estaño ayuda con la soldadura y no es tóxico. El zinc lucha contra el óxido y se usa en hardware o piezas automotrices. Chrome da un acabado brillante y también agrega resistencia al desgaste. No solo elegimos uno para looks. El acabado derecho depende de lo que se enfrentará la parte: calor, humedad, voltaje o los tres.

Recubrimiento selectivo y control de espesor de la capa

A veces, no queremos que toda la parte recubra. El enchapado selectivo nos permite cubrir solo las superficies que necesitan protección o conductividad. Ahorra costos y mejora la función. Podemos usar sistemas de enmascaramiento o carrete a carrete para controlar dónde aterriza el enchapado. El grosor también importa. Demasiado delgado, y se desgasta demasiado rápido. Demasiado grueso y afecta el ajuste o la flexibilidad. La mayoría de las configuraciones modernas usan monitoreo en tiempo real para controlar el grosor de la capa hasta micras. Eso significa que cada lote cumple con las especificaciones exactas sin conjeturas.

Desde el diseño hasta la producción: proceso de estampado de metal de precisión

Diseño e ingeniería con CAD y simulación

Cada parte estampada comienza como un modelo digital. Los ingenieros usan herramientas CAD para definir la forma, las dimensiones y las tolerancias. Pero antes de construir cualquier cosa, probamos el diseño a través de la simulación. Las simulaciones de formación muestran cómo el material se comportará bajo presión. Podemos ajustar el radio, la velocidad del golpe o la forma en blanco antes de cortar cualquier acero. Este paso ayuda a evitar grietas, adelgazamiento o arrugas. Es mucho más rápido y más barato solucionar problemas aquí que después de que se construye la herramienta.

Herramientas y matrices para una alta precisión

Una vez que el diseño está bloqueado, pasamos a herramientas. Los maquinistas crean los troqueles con fábricas CNC, molinos y máquinas EDM. Cortan golpes, forman bloques, pasadores de guía y levantadores de acero de alto grado. La precisión es clave: si solo un agujero está apagado, toda la parte puede fallar la inspección. Para mantener la tolerancia apretada, las piezas a menudo se mecanizan en etapas e inspeccionan entre configuraciones. Muchas tiendas usan sistemas de troqueles modulares para acelerar el mantenimiento o los cambios de piezas. La etapa de herramientas establece la base de todo lo que sigue.

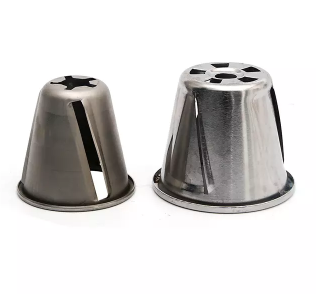

Operaciones de estampado: blanking, piercing, dibujo

En la tienda de prensa, la verdadera acción ocurre. El blanking corta formas planas de chapa. La perforación agrega agujeros o ranuras. El dibujo tira del metal en formas profundas, como tazas o carcasas. Cada operación debe ajustarse al material de la pieza y presionar la fuerza. Podríamos ejecutar tiras alimentadas con bobina a través de troqueles progresivos o cargar espacios en blanco a mano en herramientas de una sola estación. Si el dado no se establece correctamente, incluso una prensa fuerte no puede arreglar la pieza. Es por eso que las hojas de configuración, los sensores y las pruebas se usan antes de cada lote de producción.

Garantía de calidad y control de procesos estadísticos

No se ejecuta ningún proceso de estampado sin cheques. Los equipos de calidad inspeccionan las materias primas, los primeros artículos y las muestras aleatorias durante cada turno. Medimos características críticas como la posición del orificio, el grosor de la pared y el acabado de la superficie. El control estadístico del proceso (SPC) ayuda a detectar las tendencias antes de que las piezas salgan de la especificación. Registramos datos de cada lote y rastreamos la configuración de presionar, el desgaste de la herramienta y el tiempo de inactividad. Si algo se desplaza, está marcado temprano. Esto mantiene el chatarra bajo y genera confianza en cada parte estampada que sale de la tienda.

Diseño para la fabricación en troqueles de chapa metálica

Elegir el material adecuado para cada parte

Antes de diseñar la herramienta, elegimos el metal correcto. No se trata solo de costos. Cada material se dobla, estira y reacciona a la presión a su manera. Si una parte necesita resistencia, podríamos elegir acero de alta resistencia. Si el peso importa más, el aluminio o el latón podrían ser una mejor opción. También verificamos si el material resiste la corrosión o maneja bien el enchapado. Algunos metales se agrietan bajo curvas ajustadas o no funcionan bien con ciertos recubrimientos. Elegir el incorrecto puede conducir a bordes divididos, acabado deficiente o pruebas de ajuste fallidas.

Pautas para el radio de curvatura y la longitud de la brida

Las curvas son donde las cosas a menudo salen mal en el estampado. Si el radio es demasiado agudo, el metal puede agrietarse. Una buena regla es mantener el radio de la curva interior al menos igual al grosor del material. Los materiales más suaves como el aluminio pueden manejar curvas más apretadas, mientras que los aceros más duros necesitan más espacio. La longitud de la brida también importa. Demasiado corto, y la brida puede arrugarse o distorsionarse. Utilizamos gráficos estándar para elegir radios seguros de curvatura y longitudes de brida. La planificación temprana reduce el reelaboración y las modificaciones de la herramienta más adelante.

Posicionamiento de agujeros, tamaños y espaciado de borde

Los agujeros que están demasiado cerca de un borde o línea de curvatura pueden distorsionarse. Pueden estirarse, destrozarse o perder forma durante la formación. Mantenemos una distancia segura de las curvas, generalmente al menos el doble del grosor del metal. Pequeños agujeros también pueden ser un problema. Si el orificio es más pequeño que el grosor del material, puede no perforar limpiamente. Las rebabas o el daño en la herramienta pueden seguir. Para obtener los mejores resultados, seguimos las relaciones de agujero a borde estándar y usamos pilotos cuando sea necesario para garantizar la alineación.

Establecer tolerancias funcionales que reducen los costos

No todas las características necesitan tolerancias ultra ajustadas. Sostener una tolerancia de ± 0.05 mm en agujeros no críticos aumenta los costos. Ralentiza el estampado y aumenta el tiempo de inspección. En cambio, hablamos con los clientes y decidimos qué áreas necesitan precisión. Las características que alinean las piezas o la función de afecto deben ser apretadas. Otros, como las ranuras cosméticas o los agujeros de drenaje, pueden ser más sueltos. Al relajar las tolerancias cuando sea posible, ampliamos la vida útil de la herramienta y reducimos los cambios de configuración. Esto mantiene la producción más rápida y más consistente.

Conclusión

El diseño de la matriz de estampado implica precisión, planificación cuidadosa y uso eficiente de materiales. En 2025, se espera que los ingenieros exitosos combinen herramientas digitales con técnicas prácticas. La simulación temprana, la selección de materiales reflexivas y el diseño duradero se han convertido en prácticas estándar. La colaboración con parejas calificadas a menudo conduce a reducciones de residuos y una mejor eficiencia de producción. El conocimiento actualizado continúa desempeñando un papel clave en el logro de resultados de estampado consistentes y precisos. Si necesita más ayuda, consulte las soluciones de estampado de metal de nuestra empresa .

Preguntas frecuentes

¿Cuál es el propósito de una matriz de estampado en la fabricación?

Un troquel de estampado da forma o corta la chapa en partes específicas utilizando prensas de alta presión.

¿Cómo ayudan las simulaciones a estampar el diseño de die?

Las simulaciones como FEA ayudan a predecir el estrés, el adelgazamiento y las arrugas antes de que comiencen las herramientas.

¿Cuáles son los tipos comunes de troqueles de estampado?

Los tipos comunes incluyen troqueles simples, progresivos, compuestos y combinados, cada uno utilizado para tareas específicas.

¿Por qué es importante el mantenimiento preventivo para los troqueles de estampado?

Previene el daño de la herramienta, garantiza una calidad consistente y extiende la vida útil de las herramientas costosas.

¿Qué materiales se utilizan para electroplacas de piezas estampadas?

El níquel, el oro, el estaño, el zinc y el cromo se usan comúnmente para mejorar la durabilidad y la conductividad.
